隨著光學技術的創新進一步促進了光機系統的發展，將光學設計、機械結構設計和光機系統的設計作為整體設計考慮，進而為光機零件、組件和系統的設計、制造、裝配、檢驗和測量提供了許多新的發現。

2022年5月11日-13日，武漢宇熠開展了為期 3天 的《光機結合特色課程》線上培訓活動，綜合理論知識、實操演練、案例剖析、提問互動等形式，由武漢宇熠高級工程師圍繞光機結合設計以及 SolidWorks 強大的功能展開，帶領大家體驗了光機設計的完整過程，內容豐富充實且涵蓋范圍廣。

填寫下方申請表查看課程回顧視頻。

課程大綱

day 01

第一節：光機結構設計要素與Solidworks介紹
1、光機設計的重要性,光機結構設計需要考慮的因素：光學系統的要求，對公差、配合的要求，材料的要求，熱、力學性能的要求，振動等動態要求，環境要求等等。
2、學習Solidworks軟件的基本設置，Solidworks建模的基本思想。
第二節：光機設計過程概述與Solidworks基本建模方法

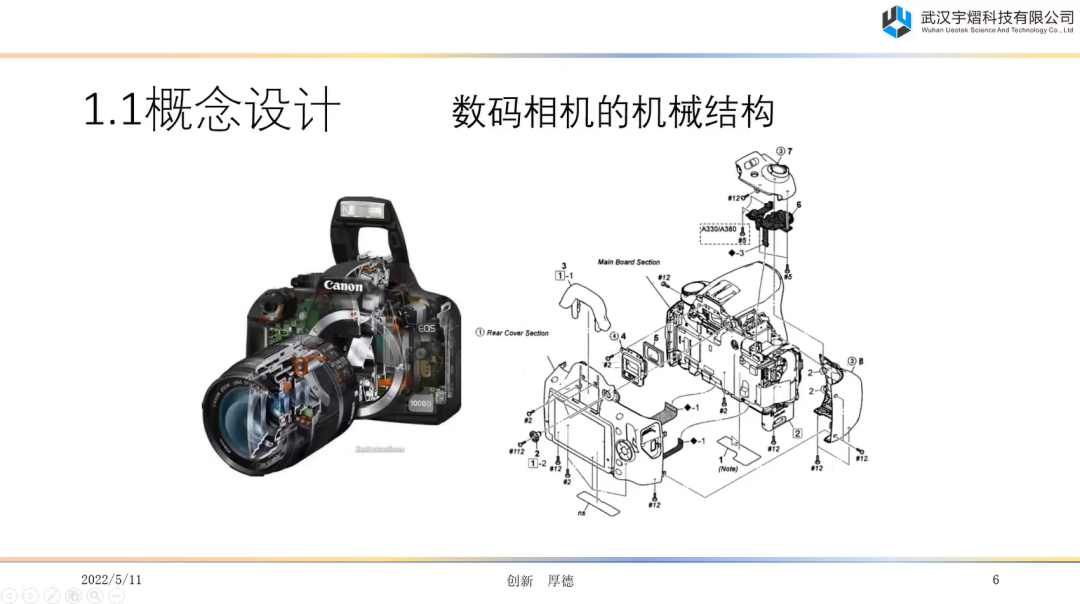

1、光機設計過程概述：技術性能要求和設計約束，概念設計，初步設計；
2、Solidworks草圖與特征；學習繪制草圖、拉伸等建模手段。
第三節：光機設計中的影響因素
1、誤差預測和公差；
2、溫度、壓力的影響；
3、靜態壓力和變形；
4、Solidworks中的塊、庫特征及方程式；
第四節：基本機械材料特性
1、基本機械材料特性；
2、鋁，銅合金，碳鋼、不銹鋼、鈦鋼金屬材料；
3、Solidworks中材料特性設定；
4、Solidworks中零件重量估算；

day 02

第一節：粘合劑與密封劑
1、粘合劑，失液膠、熱塑膠、熱凝膠、光凝膠；
2、密封劑；
3、Solidworks異型孔向?qū)?、配置，故障修?fù)（結合具體光機器件）
第二節：光機材料的表面處理
1、光機材料的專用涂層；保護膜，油漆、電鍍和陽極鍍；
2、光學發黑處理；改進表面平滑度的鍍膜，鍍鎳、鍍鋁；
3、Solidworks的工程圖基礎，工程圖模板設計。
第三節：光機結構設計的出圖
1、光機結構設計的出圖，零件圖上的技術要求及標注方法；
2、光學制圖的技術要求及標注方法；
3、Solidworks技術要求、表面處理的標注；
第四節：機械零件加工方法

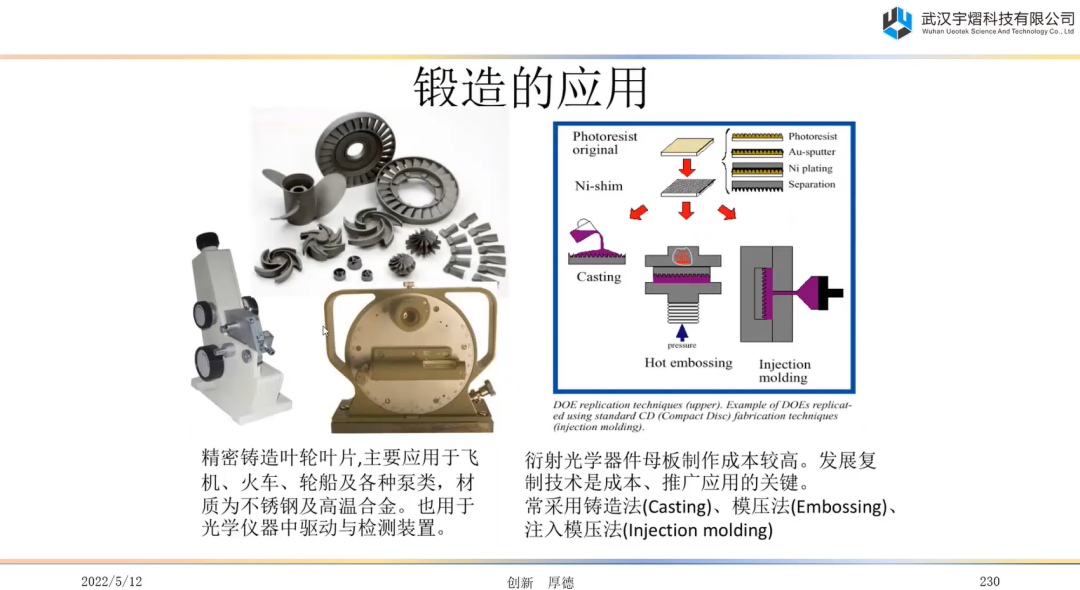

1、機械零件加工，鍛造、鑄造、壓延法；
2、超精密加工；3D打印介紹與體驗；
3、常見光機器件介紹及舉例；
4、Solidworks約束：幾何關系約束與參數關系約束；

day 03

第一節：注塑加工
1、光學塑料及其主要應用
2、注塑加工及其設計要點
3、網絡攝像頭外殼結構建模設計；
4、Solidworks動畫與渲染操作；
第二節：微小零件的使用
1、微小光電器件—以SLD為例；

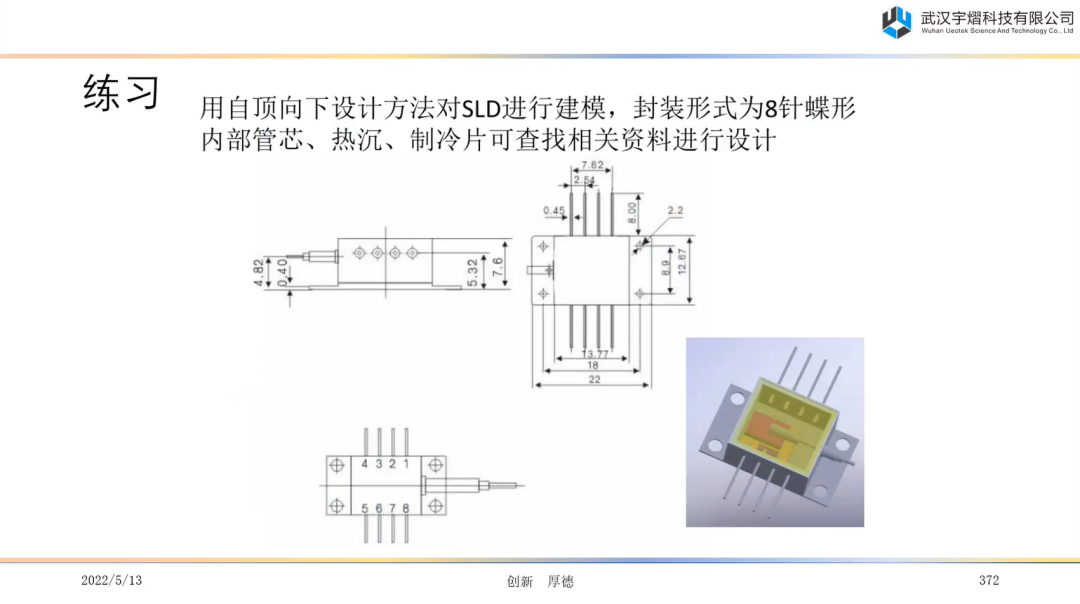

2、自頂向下設計；
3、Solidworks裝配體與爆炸圖。
第三節：鈑金加工

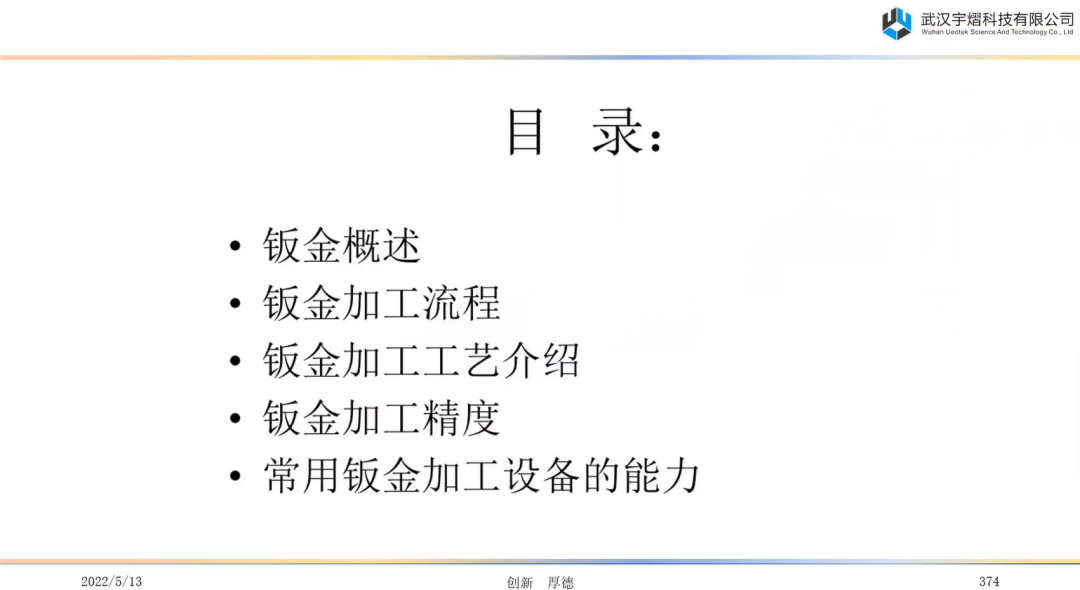

1、鈑金簡介
2、鈑金加工工藝與流程；

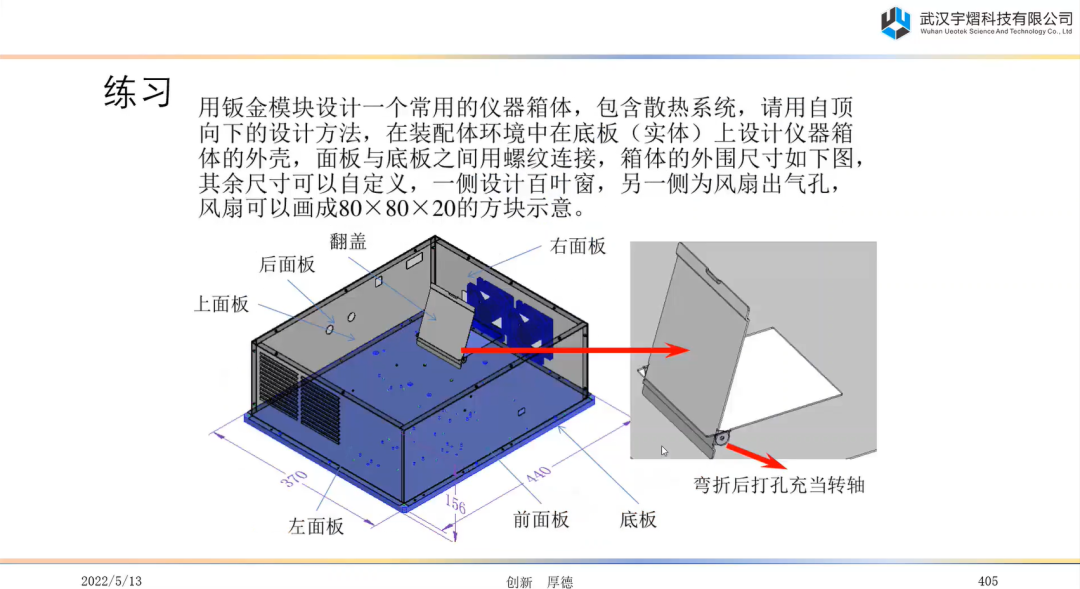

3、Solidworks鈑金建模技術。
應力分析
1、利用Solidworks估算零件的重量、體積等；
2、利用Solidworks進行應力分析等仿真分析；
第四節：系統設計與自主項目設計的具體要求
1、總體設計流程；
2、常見技術要求和設計約束；
3、自主項目設計具體要求。

課程回顧

知識講解

本次培訓為實踐專業基礎課，主要以光學產品、光學部件為案例，應用SolidWorks 等三維軟件進行設計。

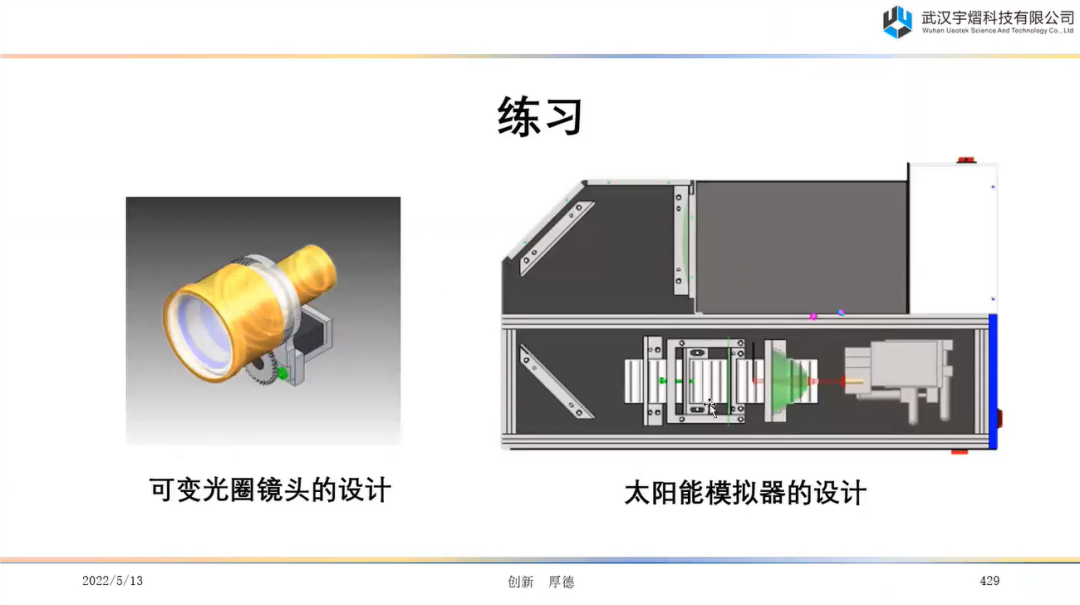

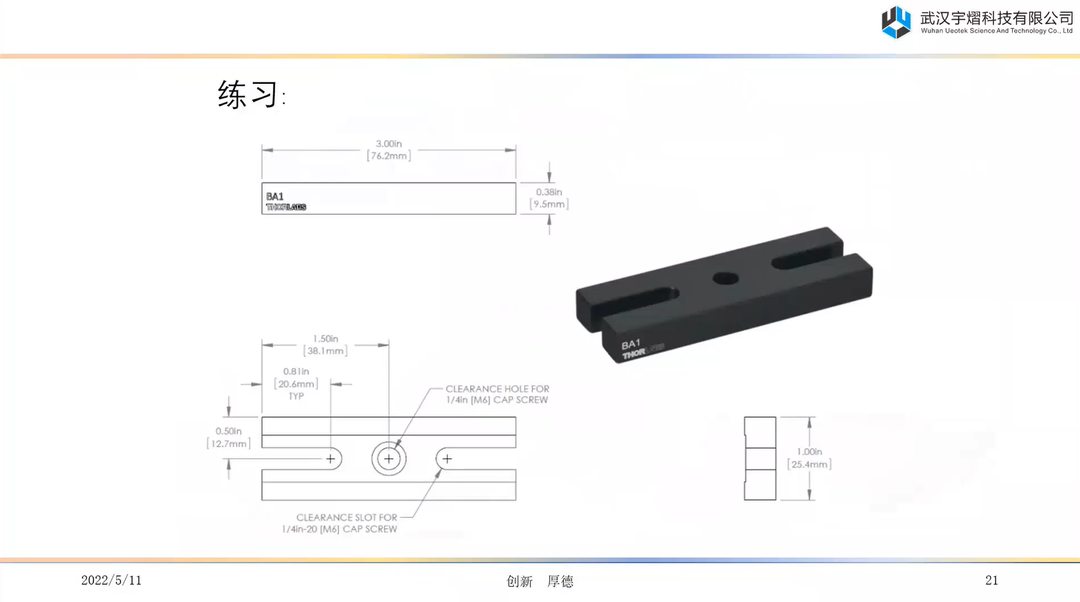

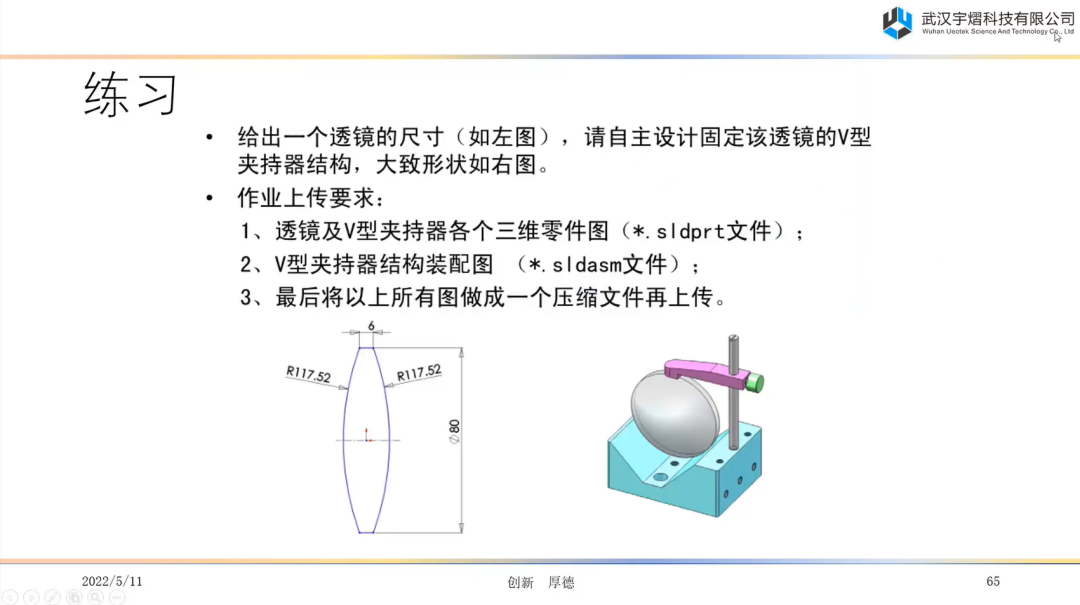

老師分幾個階段由淺入深地給學員們講解了光學零件夾持機構、光學調整及移動機構、簡易鈑金及注塑結構設計等。從討論概念設計開始到設計文件的形成，學員們逐漸熟悉了光機系統設計的過程。

答疑解惑

通過三天的在線培訓課程，學員們深入了解和使用 SolidWorks 完成了光機系統的搭建，重點掌握了如何將它的一系列功能與自己的實際項目結合起來。整場培訓進行得非常順利?；哟鹨森h(huán)節也異常精彩熱烈！

每堂課結束之前，老師都會布置作業，以及會在規定的時間內讓學員們完成并仔細講解，我們希望確保學員們在課上的知識吸收和實踐應用。

至此，本次光機結合特色課程在線培訓圓滿結束！希望學員們都能夠?qū)W有所獲，不虛光陰！

完成培訓課程的每位學員還會收到來自武漢宇熠的培訓課程完成證書！
