SPEOS是Ansys公司開發功能強大的專業用于光學設計、環境與視覺模擬系統、成像應用的光學仿真軟件, 強大的解決方案提供完美 的可視化光學系統，和直觀的人機交互平臺，其仿真技術已經廣泛用于航空, 航天, 軍工，汽車，軌道交通、通用照明等工業領域的研究 機構和知名公司，是全球唯一整和機構進行光機系統的設計軟件, 也是全球唯一可依據人眼視覺特征和材料真實光學屬性進行的場 景仿真的專業軟件。Ansys SPEOS光學仿真軟件基于可視化產品三維模型，直接采用數字化樣機，使用虛擬環境仿真平臺，進行視覺 功效虛擬分析和人因環境評估，在產品設計階段對的方案可行性進行驗證，在設計前期發現、反饋和處理問題，使光學設計以高效率、 超同步、易優化的工作實現最優的產品解決方案。

SPEOS 特點

與CAD平臺的結合

唯一的主流CAD軟件平臺結合的光學模擬分析軟件：NX, CREO, Spaceclaim

模擬的準確性

? 唯一的光學分析軟件可提供實物照片級人眼視覺模擬仿真
? 唯一的光學分析軟件通過CIE的標準認證

定量標準的集成

唯一的光學分析軟件直接在模擬結果內集成相關的人機功效標準：
? ISO 15008
? CIE 145

準確的光學屬性輸入

基于OMS測量設備下的準確光學屬性測量結果作為軟件的輸入

Ansys SPEOS 功能介紹

人眼視覺仿真

● 物理光學屬性定義
● CIE標準天空
● 集成人眼生理參數
● 人眼/VR全景視覺仿真
● 人機功效標準
● 可讀可視性分析
● 眩光分析

照明設計仿真

● 光源定義
● 探測器定義
● 光學設計/微結構
● 光學追跡
● 照度、亮度、光強、3D照度、色度
● 實時光線追蹤顯示

成像光學仿真

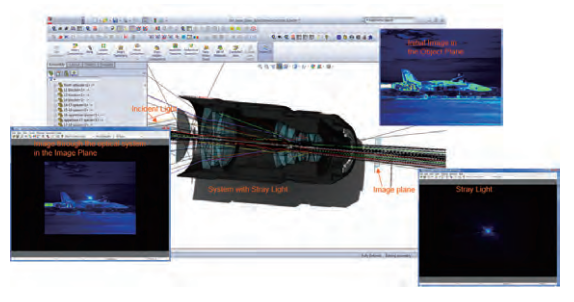

● 雜散光逆向追跡/序列探測/面貢獻率分析
● 紅外輻射熱源定義/輻射熱場輸入

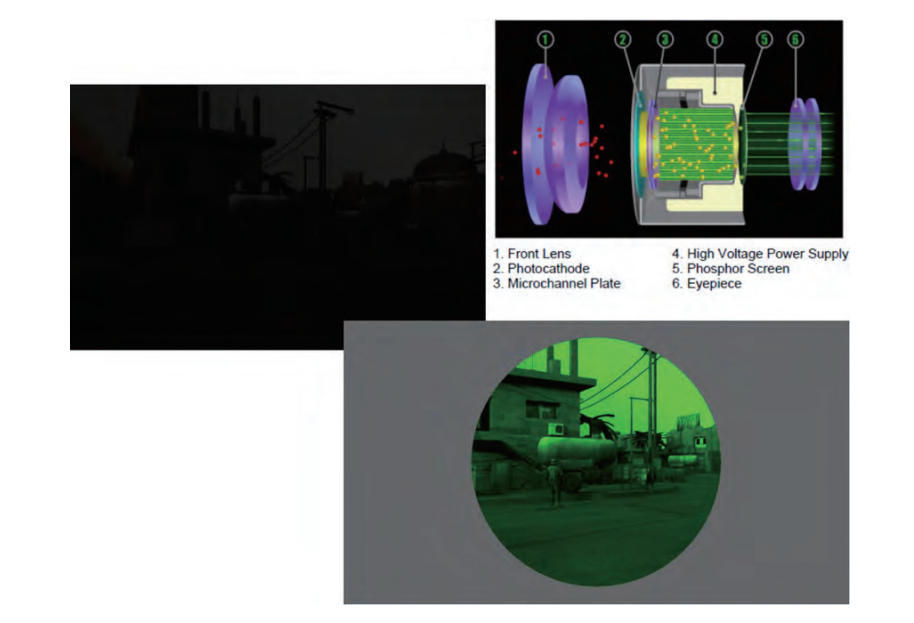

● 紅外成像光學仿真

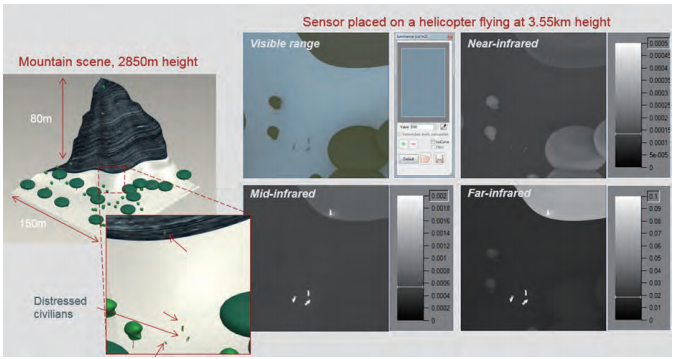

● 遠距離光學成像模擬
● Modtran接口

HUD設計仿真

● HUD 光學設計
● HUD 雜散光分析
● HUD 系統仿真
● 集成HUD標準規范
● VR 逼真視覺體驗
● 評估eyebox和ghost組合成像質量

數字成像仿真

● Camare攝像頭和Lidar傳感器仿真
● 像素網格投影
● 圖像仿真
● 圖像后處理接口
● 機器視覺
● ADAS 部件級仿真

優化及計算

● 集成在CAD軟件
● Ansys DesignXplorer優化功能
● GPU 直接預覽模擬
● 蒙特卡洛計算方法

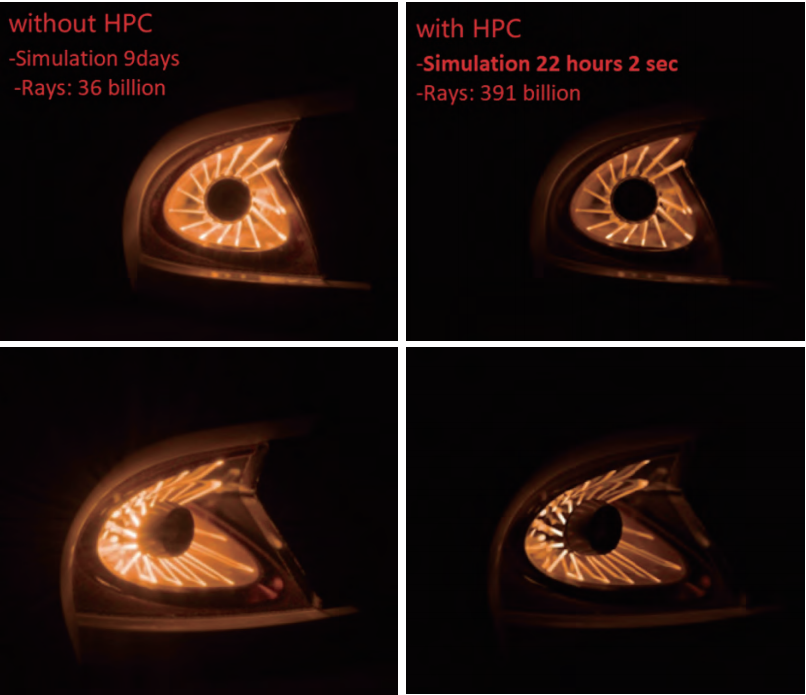

● HPC 高性能計算

SPEOS 操作環境

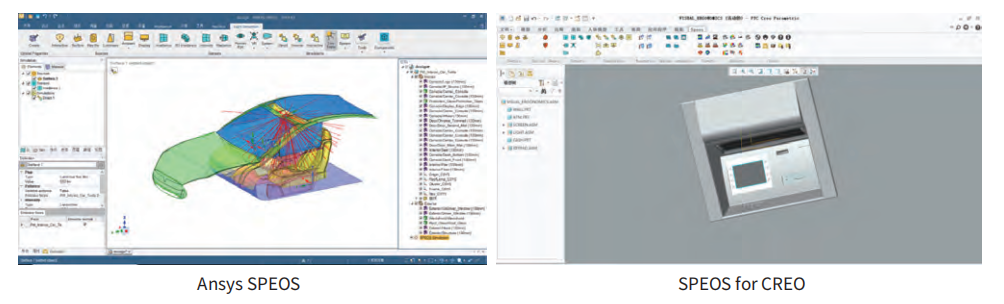

Ansys SPEOS軟件可以集成在多種CAD三維軟件的操作平臺，與其無縫兼容，光學和結構共享統一設計平臺，設計、模擬、分析功 能融為一體，在設計的任何過程階段，都可以通過SPEOS無縫操作，使數據管理、優化更加靈活，避免整機配合時將光學部件數據 導入導出進行數據轉換，降低數據轉換造成的損失或變化，節省設計時間，提高設計效率。

● 支持多種三維軟件操作平臺
● 建模、設計、光學模擬、仿真分析、結果評價，提供統一環境
● 數模與仿真集成管理，避免數據轉換

Ansys SPEOS 照明設計仿真

Ansys SPEOS光學仿真軟件具備強大的照明燈具的設計性能，可用于汽車、航空、建筑等其他通用照明的燈具設計。

光源定義

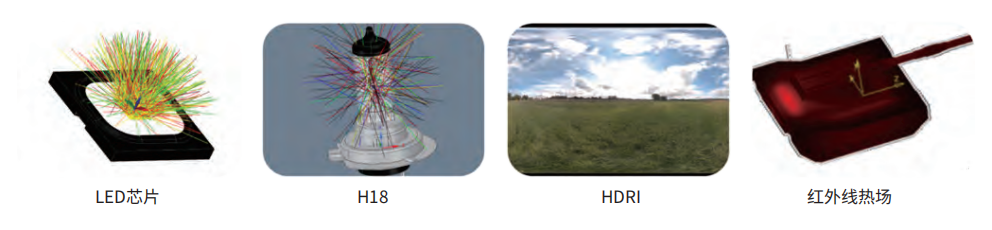

Ansys SPEOS可以定義完整的復雜光源，可以精確定義光源的發光部位，定義光源的能量傳播分布，定義輻射源的波譜段性 質，光通量、輻射能量（W）、出光角度、光譜分布、黑體色溫（K）、ray file光源、ies光源。

光學屬性定義

Ansys SPEOS具備完整的定義光學系統的光學屬性，包括透明材料、散射材料、熒光材料、金屬材料、介質材料、膜層材料等， 通過朗伯函數和高斯函數精準的定義材料的全輻射BSDF屬性，反映出包含反射、吸收、透射、散射、偏振等特定特征的面光學屬性、體 光學屬性、特殊面光學屬性。

自定義編輯光學屬性：surface/material/spectrum編輯

OMS硬件設備測試光學屬性：便攜式OMS2/高精度OMS4

材質光學屬性庫提供玻璃、塑料、鋁材、皮革、紡織品

探測器定義

Ansys SPEOS包含多種探測器接收類型，使設計人員完全掌握具體光學系統的光學性能，探測器可以根據探測器能量接受光 譜響應波段調節光譜范圍，調節實際仿真探測器的大小、位置、分辨率等參數；三維立體的能量接收器，模擬光線在三維路徑 下的整體立體范圍內的光學能量分布。

探測器類型：照度探測器、強度探測器、亮度探測器以及3D探測器（可以將三維實體曲面作為探測器使用）。
探測器接收能量類型：
輻照度學：W、W/sr、W/m2、W/sr/m2
光度學：lm、cd、lx、cd/m

光機一體化建模功能

Ansys SPEOS光機一體化建模功能，提供了專門用于光學和照明系統設計的幾何建模能力，直接創建拋物反射器，橢球反射 器，自由曲面反射器，多曲面反射器TIR透鏡，光學導光條，透鏡，以及透鏡表面微結構在CAD三維模型，自動生成幾何形狀達到 目標設計規格，在建模的基礎上完成光學仿真，對比設計標準，實現早期概念階段到產品系列生產的整個設計過程仿真驗證。

3D texture微結構

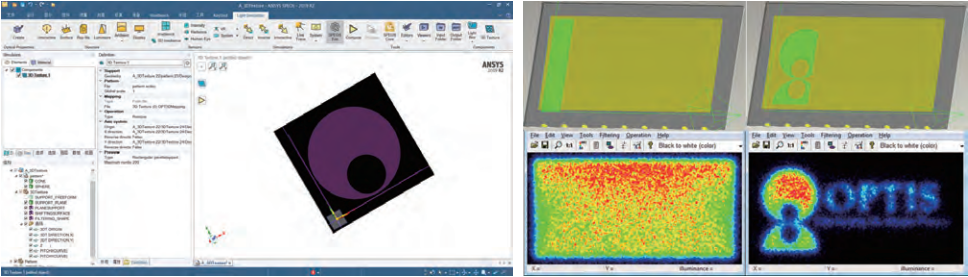

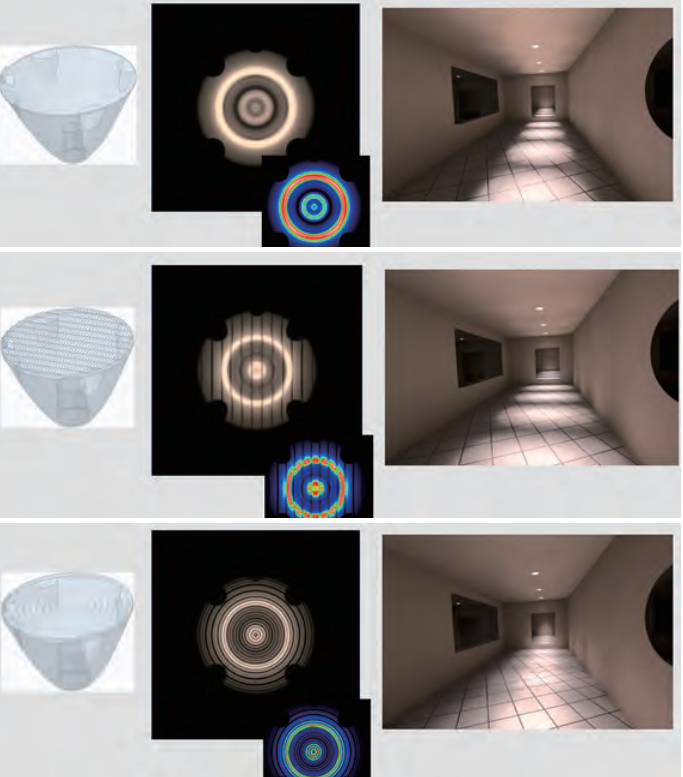

3D Texture 主要用于模擬數量巨大的光學微結構產生的光學效果，使數以萬計的小紋理繞過CAD系統的限制完成設計和模 擬仿真，在任何三維曲面上直接設計和生成復雜的微結構排布，微透鏡矩陣、背光系統網點等；微結構可以和幾何體之間完成 相加、相切、切除、插入等布爾運算。 微結構的設計方式分為兩種：1、自定義的微結構的設計排布方式與參數：總數量、總排布長度、間隔、間距距離、間距角度、分 布半徑等；2、配合Gtools軟件的網點排布功能工具包，將Gtools軟件生成的網點分布數據直接應用于3D Texture； 3D texture主要運用在網點系統的前期排布仿真光學設計，適用于背光照明、顯示器背光等產品和其他應用。

仿真分析結果

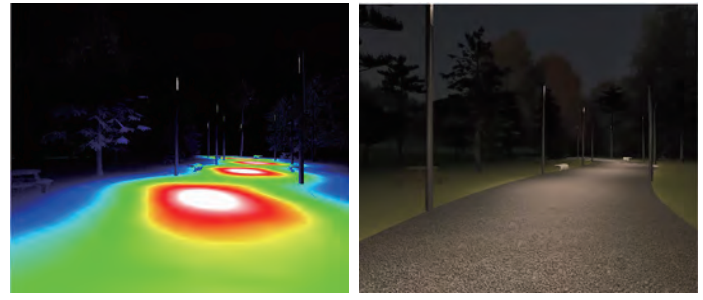

Ansys SPEOS可提供精準的光強，照度，亮度等分析結果，可以幫助設計人員調整照明設計，控制照明燈具重點照明范圍，或 照明燈具的均勻性設計，同時軟件集成CIE標準色度，為光譜的顏色匹配提供極為重要的數據。

● 光強、照度、亮度分布數據
● 分析結果每一點的光譜數據
● 分析結果的色度數據

光線追跡與雜散光分析

SPEOS可以對照明燈具設計過程中的雜散光進行分析，可以自定義待分析區域，查看光源到仿真結果完整的光線路徑，方便 設計人員檢查雜散光來源，修改設計或材料減少不必要雜散光，優化設計方案。

● 分析照明范圍
● 照明亮區或暗區
● 分析雜散光
● 完整光路顯示

優化功能

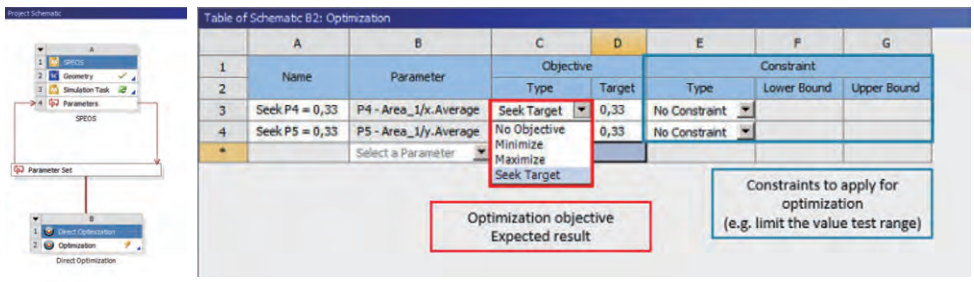

SPEOS軟件提供兩個強大優化工具：實驗設計和目標設計。優化工具可使用戶探索其他照明設計方案，并精確地優化，以確定 不同照明組合的最佳配置，設計人員可輕易對同一物體的多種參數，外形結構進行一次的仿真，通過優化多個參數來提高照 明性能，評價照明性能參數之間的相互作用，定義與期望照明性能相關的目標，自動找到數據規格，模擬多個仿真結果，實現 最優解決方案。

● 自動優化方案
● 無需編輯腳本
● 指定目標驅動規格
● 提高照明設計性能
● 使系統嘗試一個或多個約束
● 評價照明性能參數
