Ansys Motion 產品應用領域及具體應用

應用領域

1、汽車工程領域：用于汽車整車及零部件的多體動力學分析，如對汽車底盤系統（包括懸掛、轉向、車輪等）、傳動系統（如變速器、傳動軸等）的性能分析與優化。

2、機械制造領域：在各類機械設備的設計與分析中發揮作用，像工程機械（挖掘機、起重機等）、工業自動化設備等的運動性能、結構強度、振動疲勞等方面的研究。

3、軌道交通領域：可應用于軌道車輛（如火車、地鐵等）的動力學性能分析，包括車輛的運行平穩性、軌道與車輪之間的相互作用、牽引系統的性能等方面的研究。

具體應用

1、系統級性能分析與優化

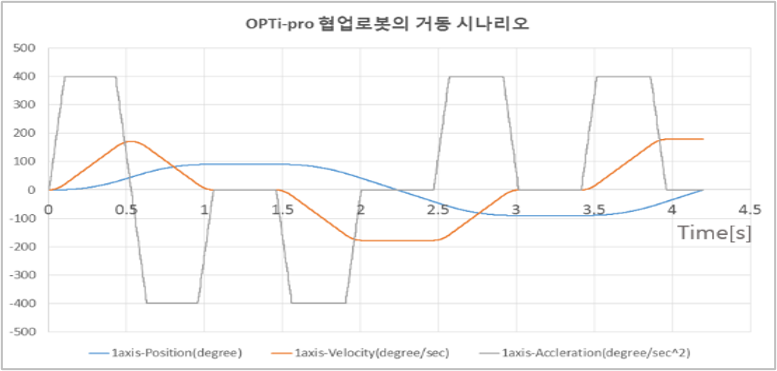

· 運動性能評估：精確模擬機械系統的運動過程，獲取系統的位移、速度、加速度等運動學參數，分析系統在不同工況下的運動特性，如汽車在行駛過程中的操控穩定性、工程機械工作裝置的運動軌跡準確性等，從而優化系統的運動性能。

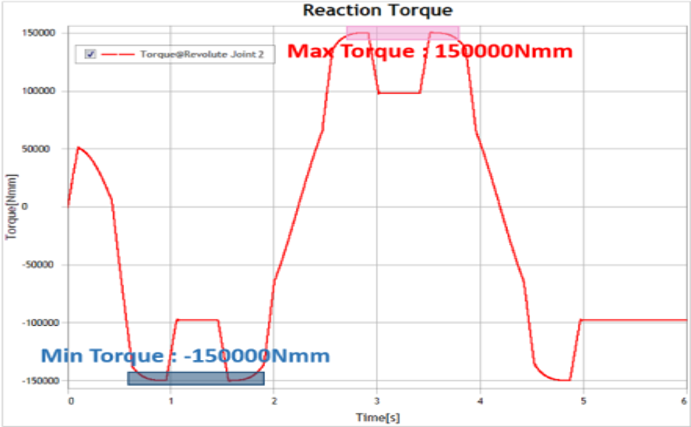

· 應力-安全分析：對機械系統中的零部件進行應力計算，評估在各種動態載荷作用下的應力分布情況，判斷零部件是否滿足強度要求，預測潛在的失效位置，確保系統在運行過程中的安全性，如對汽車發動機曲軸、連桿等關鍵零部件的應力分析。

· 振動與疲勞分析：分析機械系統在運動過程中的振動特性，計算振動頻率、振幅等參數，評估振動對系統性能和零部件壽命的影響；同時，結合應力分析結果，進行疲勞壽命預測，確定零部件的疲勞薄弱環節，為改進設計提供依據，如對機械設備中的旋轉部件、連接件等進行疲勞分析。

2、特定系統或部件分析工具包應用

· 傳動系統（Drivetrain）分析

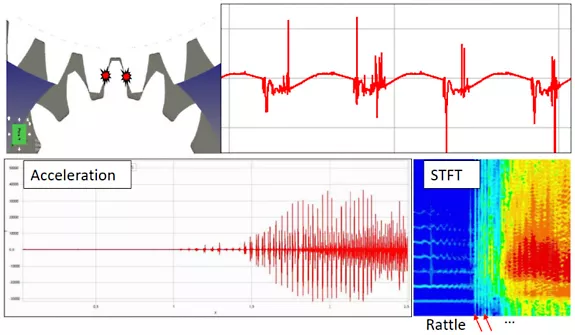

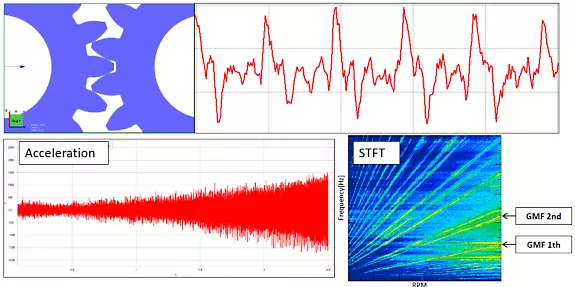

噪聲、振動與聲振粗糙度（NVH）特性分析：在汽車、工程機械等設備的傳動系統設計中，利用 Drivetrain Toolkit 分析傳動部件（如齒輪、軸、軸承等）在不同工況下產生的噪聲、振動情況，通過模擬計算得到瀑布圖（Waterfall color maps）和階次跟蹤數據（Order tracking data），與實際測試環境中的數據進行對比，優化傳動系統的 NVH 性能，提高乘坐舒適性和工作環境友好性。

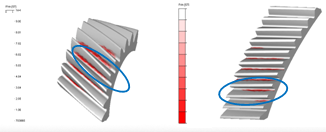

齒輪性能與耐久性分析：借助新的齒面接觸壓力（Tooth Contact Pressure，TCP）、齒面變形（Tooth Contact Deformation，TCD）計算功能以及齒剛度計算方法和齒輪規格“公差”選項卡，更準確地評估齒輪在嚙合過程中的性能，預測齒輪的磨損、疲勞壽命等耐久性指標，優化齒輪設計參數，提高傳動效率和可靠性。

· 鏈?zhǔn)脚c帶式傳動（Links for Chains and Belts）分析

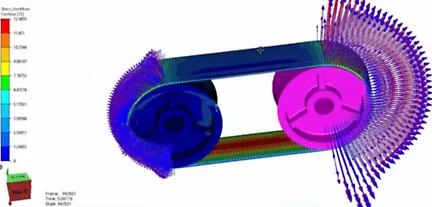

不規則鏈傳動建模與分析：使用 Links Toolkit 構建各種類型的不規則鏈傳動系統，如工業生產線上的鏈?zhǔn)捷斔蜋C、摩托車的鏈條傳動等。通過定義路徑體（path bodies）和段體（segment bodies），自動創建鏈裝配體，方便地控制鏈節之間的接觸參數，研究鏈傳動系統在不同負載、速度等工況下的力學性能，如鏈條的張力分布、鏈節的磨損情況等。

· 履帶式車輛（Links for Tracks）分析

參數化研究與簡化建模：基于提供的預定義幾何形狀，對履帶式車輛的履帶系統進行參數化研究，分析不同參數（如履帶節距、寬度、張緊力等）對車輛行駛性能（如牽引力、行駛阻力、穩定性等）的影響。同時，簡化履帶裝配過程，自動搜索和使用路徑體來組裝履帶段，減少建模工作量，提高分析效率。

· 汽車整車（Car）分析

底盤與懸掛系統分析：利用 Car Toolkit 中的專用模板和子系統建模工具，構建汽車底盤、懸掛、轉向和車輪等部件，分析汽車在不同行駛條件下的運動學和彈性運動學（Kinematics and Compliance，K&C）特性，如車輪定位參數的變化、懸掛系統的變形特性等，優化底盤和懸掛系統的設計，提高汽車的操控性能和乘坐舒適性。

整車行駛性能分析：模擬汽車在加速、制動、轉彎等行駛工況下的整車性能，評估車輛的動力性、制動性、操縱穩定性等指標，為汽車的總體設計和性能優化提供支持。

· 柔性體建模與分析（EasyFlex）

快速柔性體應力應變計算：針對形狀復雜的機械零件，如橡膠密封件、塑料外殼、柔性連接件等，使用 EasyFlex Toolkit 無需預先進行復雜的網格劃分即可進行結構分析。在短時間內計算出零件在受力情況下的應變和應力分布，評估其在實際工作中的變形情況和承載能力，為柔性零件的設計和材料選擇提供依據。

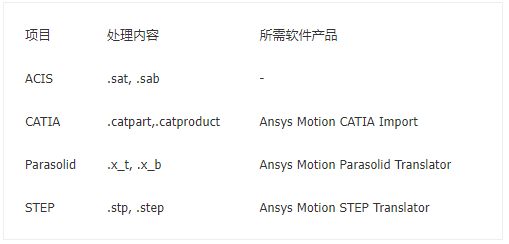

3、協同工作與集成應用

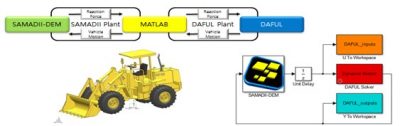

· 與 MATLAB/Simulink 集成：通過 MATLAB 接口（MATLAB Interface），實現與 MATLAB 控制模型的聯合仿真。在控制系統設計中，如汽車的電子穩定控制系統（ESP）、發動機控制系統等，將 Ansys Motion 中的機械系統模型與 MATLAB 中的控制算法相結合，模擬控制系統對機械系統動態性能的影響，優化控制策略，提高系統的整體性能。

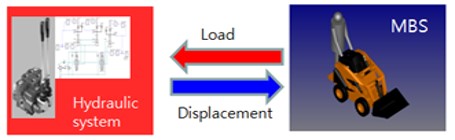

· 與其他仿真工具協同仿真（FMI 功能）：利用功能模型接口（Functional Mockup Interface，F(xiàn)MI），與支持 FMI 的其他仿真工具進行協同仿真。例如，在多學科系統仿真中，將 Ansys Motion 與流體力學仿真工具、熱力學仿真工具等結合，實現對復雜系統（如發動機熱管理系統、飛行器空氣動力學與結構動力學耦合系統等）的全面分析，考慮不同物理域之間的相互作用，提高仿真的準確性和可靠性。
