振鏡同軸光路系統使用說明書
1．產品描述
掃描振鏡聚焦系統集成同軸攝像功能，專為滿足有高精度定位要求的振鏡掃描加工系統設計，CCD觀測的圖像與激光光束焦點完全同軸，與F-theta鏡頭及照明光源配套可實現“所見即所得”的機器視覺定位激光加工。
同軸攝像系統 CCD Adapter of Galvo Scanning System
同軸攝像系統專為滿足有高精度定位要求的振鏡掃描加工而設計，CCD觀測的圖像與激光光束焦點完全同軸，于F-theta鏡頭及照明光源配套可實現“所見即所得”的激光加工。校正后的激光加工絕對位置精度可達到0.02mm以上。與軟件配合使用可以幾乎完全克服振鏡溫漂帶來的加工位置誤差。 產品特點:
1、可與常用的各種品牌掃描振鏡直接配套。
2、單色光照明設計提高CCD觀測清晰度。
2．使用說明

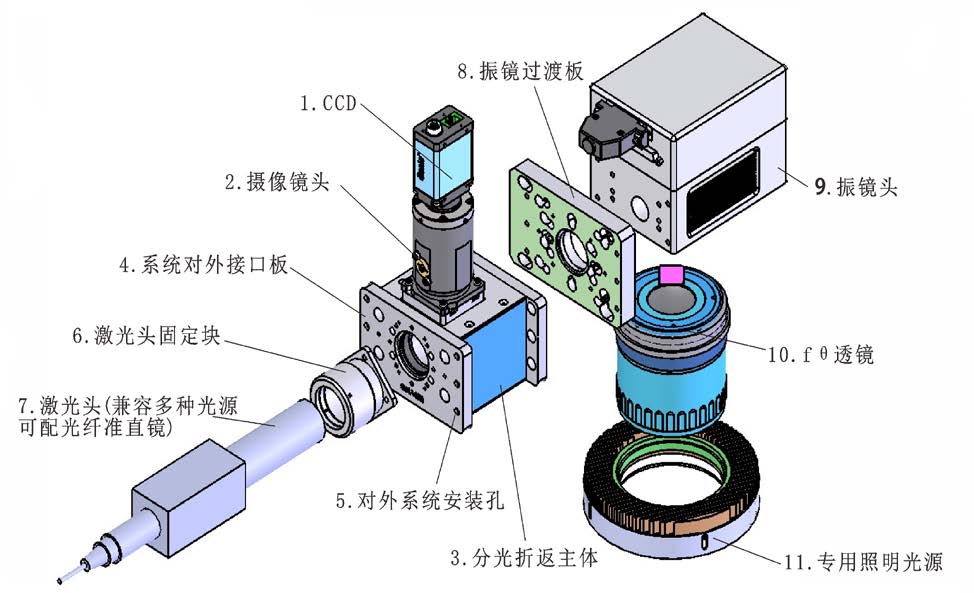

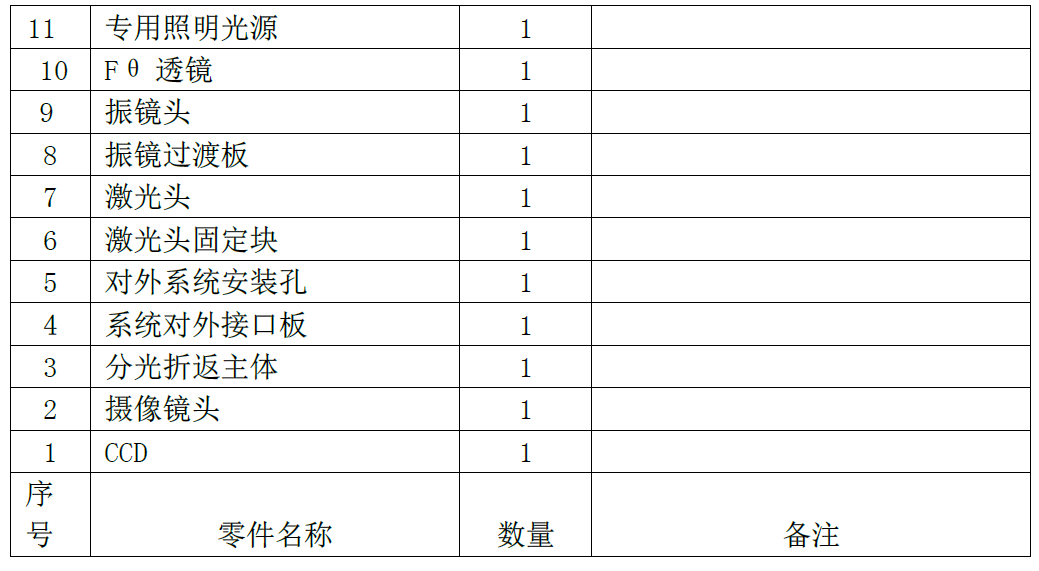

振鏡系統的硬件安裝
1) 將振鏡過渡板與振鏡頭同心軸安裝連接
2) 再將分光合束系統與振鏡過渡板安裝連接
3) 將連接好的振鏡與分光合束系統連接至激光設備器
4) 最后將安裝好后的振鏡頭接口與Fθ透鏡同心軸連接，由下而上旋入安裝，F(xiàn)θ透鏡與專用照明光源連接，至下而上旋入安裝后用螺釘固定，形成整個的振鏡光路系統安裝。
調試光路的方法
找激光焦點位置
1) 激光光束通過合束鏡后，經過X、Y振鏡頭反射到Fθ透鏡后形成聚焦光斑，當聚焦光斑能量最強時為激光焦點，當聚焦光斑不再焦點時Z軸上下運動調試后找到激光焦點。（見下圖）

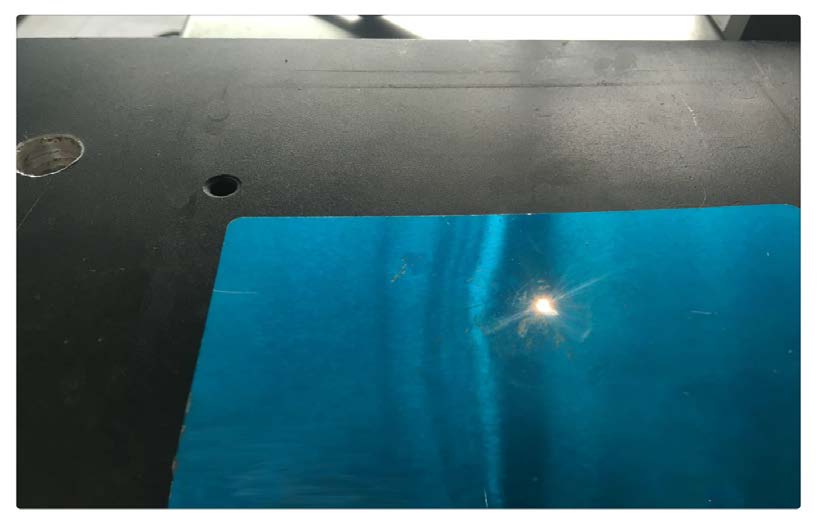

激光焦點
調節CCD成像清晰度
2) 確定激光焦點之后，通過攝像鏡調節鍵來調節成像清晰度。（見圖）

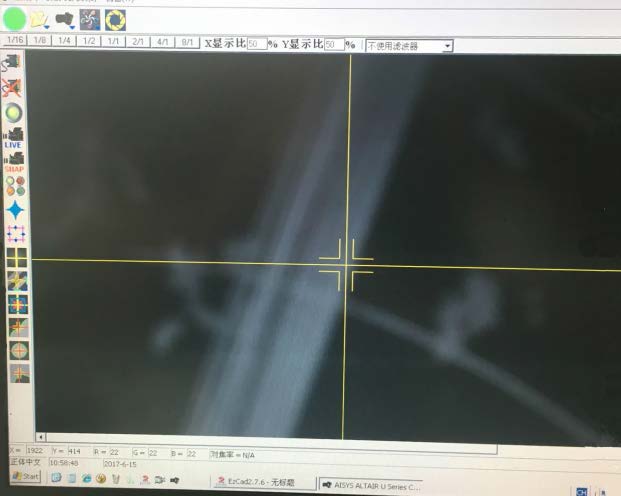

攝像鏡調節前畫面聚焦模糊

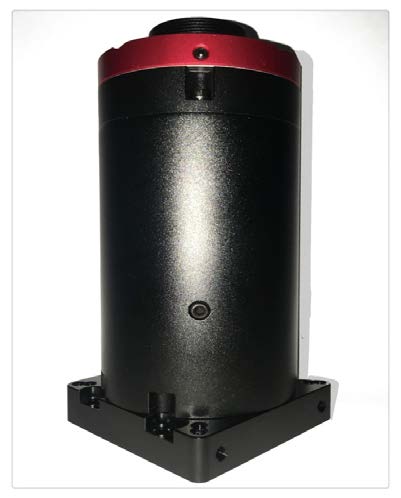

止動螺釘
調節螺釘

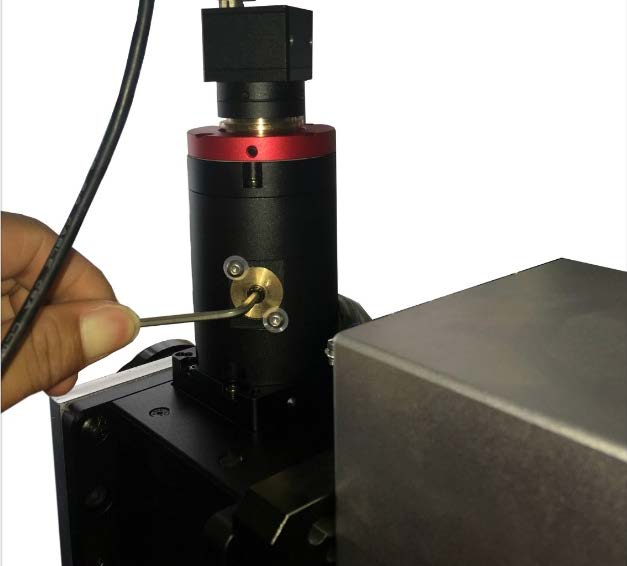

確保此調節螺釘背后的止動螺釘處在松弛狀態，使用2.5內六角扳手對調節螺釘輕微旋轉，同時注意觀察成像的清晰度，當達到最佳清晰度時停止調節。

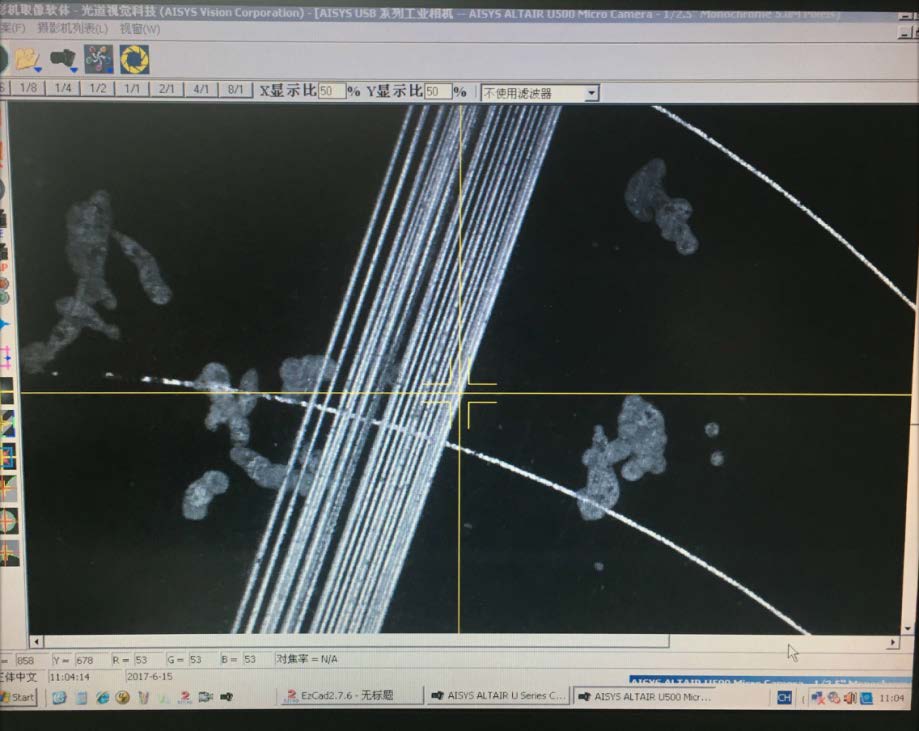

攝像鏡調節后成像清晰
確定激光焦點是否在軟件界面的十字中心
3) 通過攝像鏡與相機接口處的頂絲來調節激光光斑在成像系統中的位置，當激光光斑在成像系統中的十字中心時，通過頂絲固定相機接口處，防止激光光斑偏離十字中心點。（見圖）

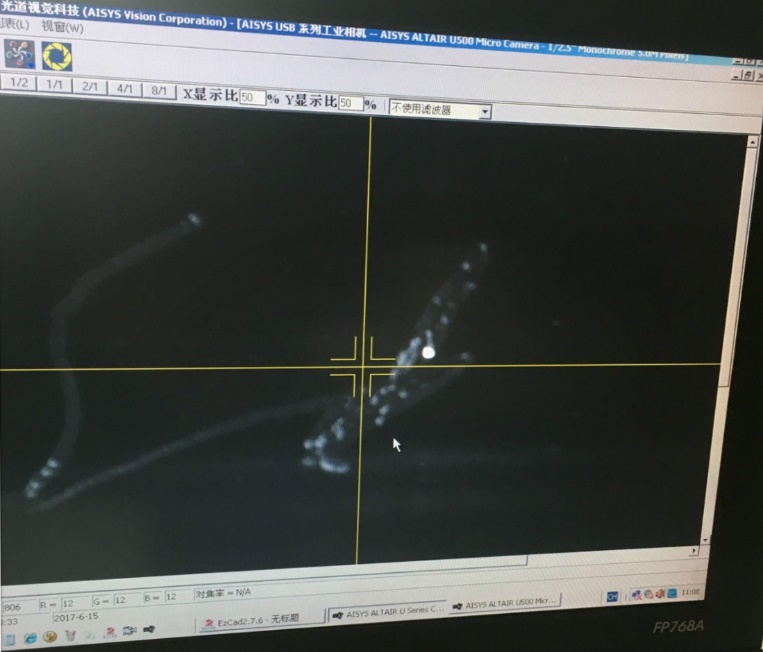

激光光斑偏離十字中心點

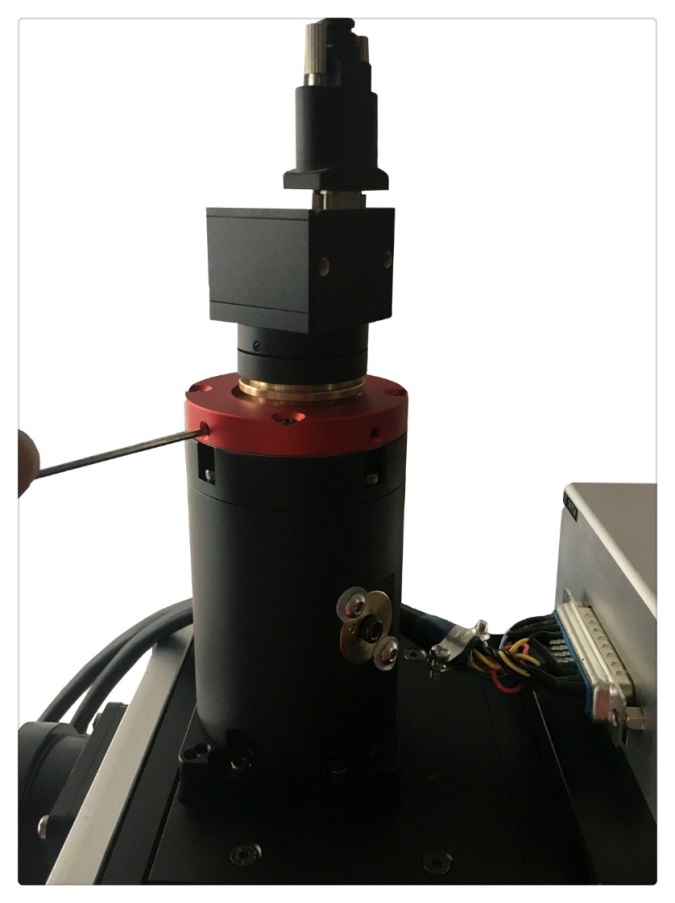

調節螺釘

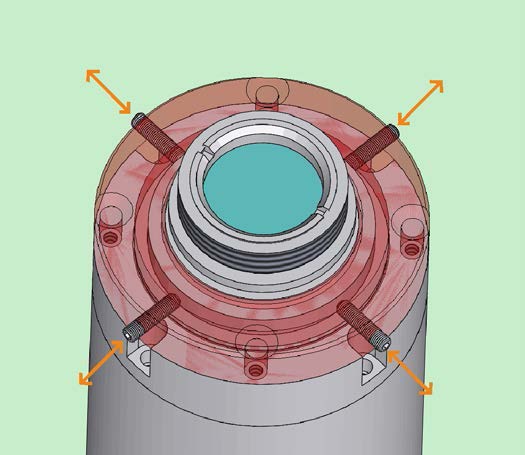

調節螺釘時，使用1.5內六角扳手對準4枚螺釘孔，將4枚螺釘處于松動的狀態，手動推動和旋轉ccd接口圈，將它調整至十字中心點的位置，如成像和被成像面相反可通過旋轉相機角度使兩者相同。

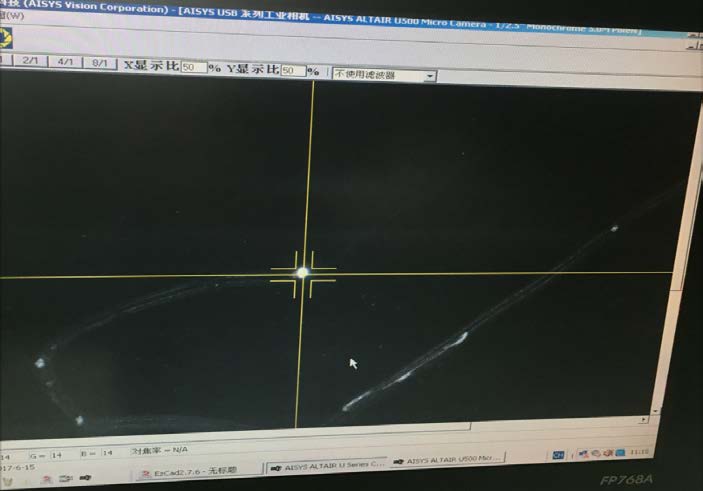

確定激光光斑正中心點
4) 通過打標軟件打一個最大正方形幅面。
5) 使用打標軟件來校正正方形幅面的大小，保存正確的參數，光路調試完畢。

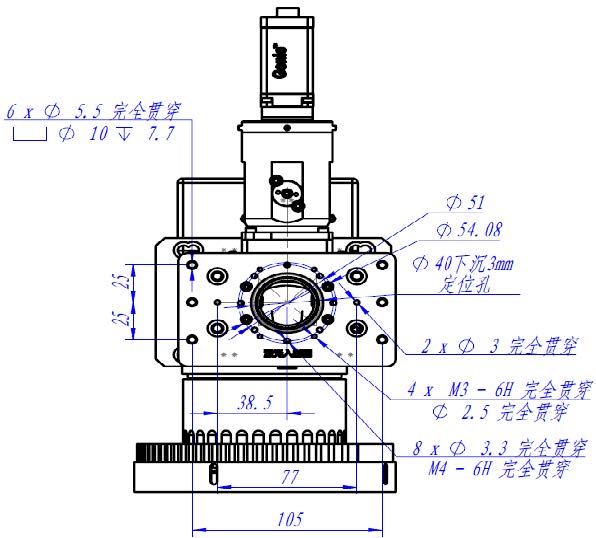

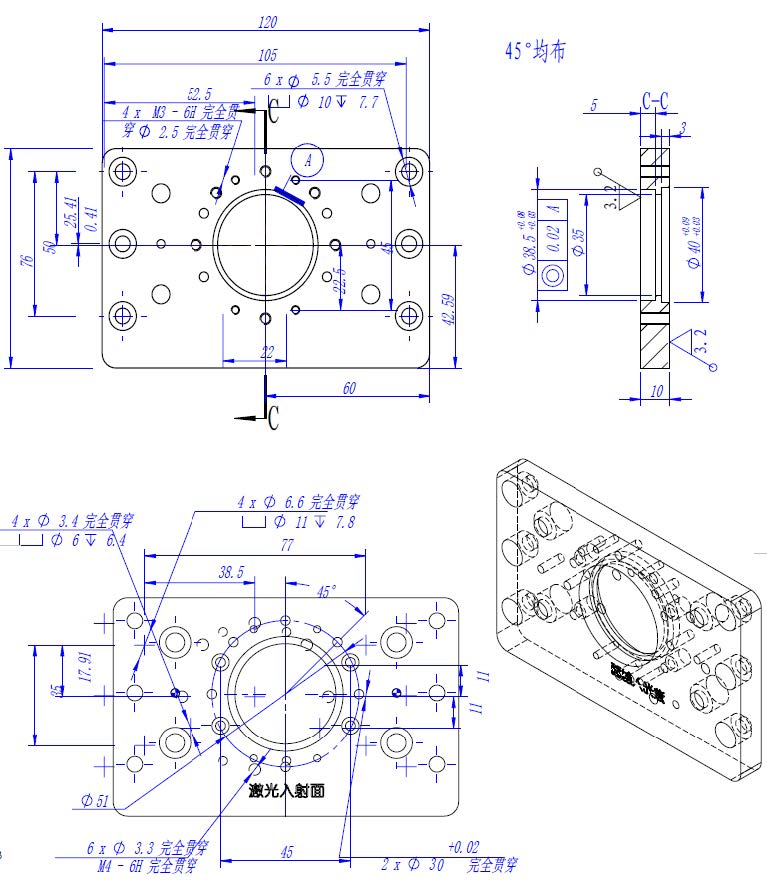

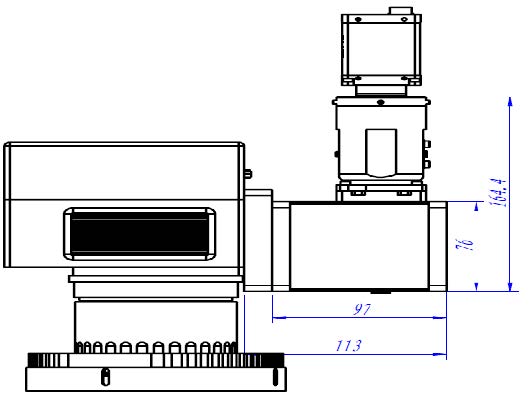

4. 安裝尺寸示意圖
系統對外接口板
分光折返主體
系統對外接口板
