OptiInstrument （版本號：1.0）是Optiwave公司新發布的一款軟件，旨在滿足使用儀器的研究人員、科學家、光電工程師、教授和學生的需求。OptiInstrument軟件滿足了正在尋找強大而簡單的工具來對儀器進行物理或遠程通信和控制的用戶需求。
基本功能
· 友好的圖形用戶界面
· 可執行單個或序列的SCPI命令
· 可將XML和所有其他文件格式加載到GUI面板中
· 具有靈活的順序拖放命令
· 為命令序列生成 Python 腳本
· 內置信號查看器和CSV文件分析頁面
· 內置完整的Python腳本編輯器
· 遠程操作和控制儀器
· 支持可?？看翱?

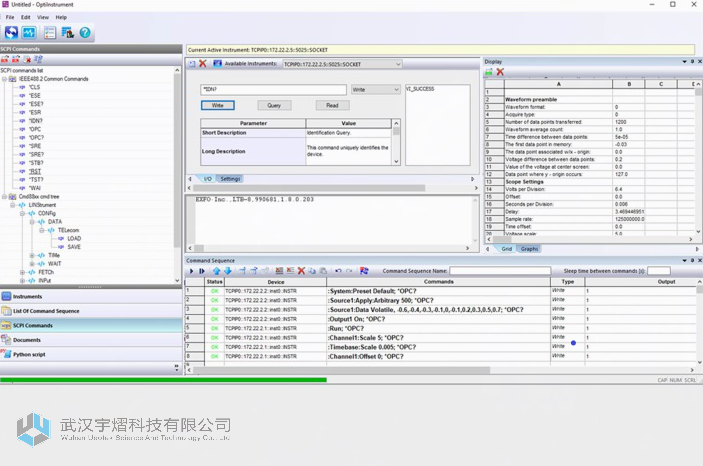

OptiInstrument 1.0軟件圖形用戶界面
概述
OptiInstrument 1.0軟件圖形用戶界面友好，如圖1所示。它是一個獨立的工具，可以用來通信和控制不同種類的儀器。OptiInstrument使用可編程儀器的標準命令(SCPI)與儀器進行物理或遠程通信。該工具使用標準的通信接口，如TCP/IP、USB、GPIB或串口(RS232/RS485)。用戶可以從XML文件加載SCPI命令列表，或者編寫單獨的命令來控制儀器。命令表現為樹形配置。OptiInstrument 可以執行單個命令或一系列命令?？梢詾镾CPI命令生成Python腳本，并由OptiInstrument或在Python環境中保存、加載和執行。OptiInstrument GUI有一個內置的查看器和CSV文件分析窗口。GUI支持可?？康拇翱冢@些窗口可以與主GUI中拆分或放置在GUI中的任何位置。OptiInstrument是理想的自動化測試和表征工具。
聯系電話：027-87878386
郵箱：market@ueotek.com
關注武漢宇熠、UEOTEK公眾號
應用
·與儀器進行遠程通信
·設置設備參數
·自動化測試和表征
·查看生成的信號
·提取并保存生成信號的數據以備后期處理
·集成儀器與光子學和系統仿真工具
顯示數據采集窗口
OptiInstrument 圖形用戶界面允許用戶顯示由支持信號生成的儀器產生的波形。 一旦執行了儀器的SCPI命令序列，生成的波形就會顯示在OptiInstrument的顯示窗口中，如圖2所示。用戶可以獲取顯示的儀器波形作為圖像，并將波形數據保存在.CSV電子表格中。

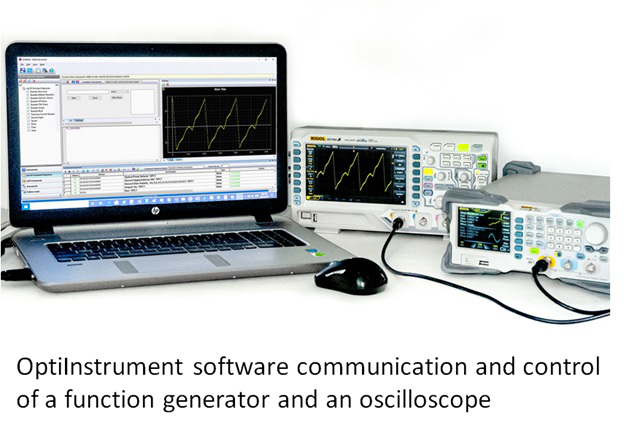

使用OptiInstrument軟件通信和控制一個函數發生器和一個示波器
OptiInstrument和Python 腳本
OptiInstrument軟件支持Python腳本編寫。 使用該工具為單個SCPI命令或命令列表生成Python腳本。 生成的腳本可以保存到文件中?？梢詮腛ptiInstrument 界面或命令提示符或Windows PowerShell中執行生成的腳本?？梢詫ython腳本加載到OptiInstrument 界面中并由該界面執行。 圖3顯示了為一系列SCPI命令生成的Python腳本，并顯示在GUI Python腳本窗格中。使用戶可以執行OptiInstrument界面不支持的功能，例如邏輯控制和循環選項。

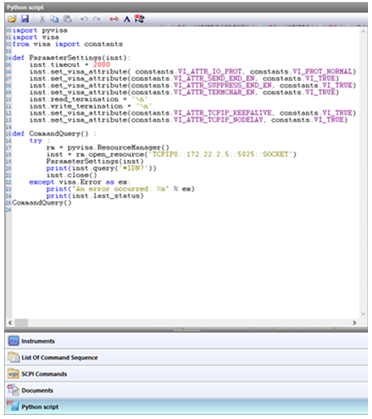

OptiInstrument GUI的Python腳本窗格中顯示的SCPI命令序列生成的Python腳本
OptiInstrument 1.0示例庫
OptiInstrument 1.0軟件包含許多使用Rigol和EXFO的商業儀器創建的示例。這些示例在每個供應商的目錄中，每個示例都有一個自述文件，該文件描述了每個示例中使用的設置和儀器/卡以及結果文件。
1. EXFO樣例
a. 功率Balzer_CFP4_EBERT
b. 功率Balzer_CFP4_EBERT
c. 功率計
d. 開關
e. 使用CW光源切換
f. 帶有OSA的VOA
g. 帶功率計的VOA
h. 循環
i. 資料解析
2. RIGOL樣例
a. AM波形
b. 任意波形
c. 脈沖波形
d. 諧波波形
e. PSK波形
f. 脈沖波形
g. 斜坡波形
h. 正弦波
i. 方波
