SCOUT 薄膜分析軟件
SCOUT是一款適用于 Windows 7/8/10 操作系統的薄膜分析軟件。大多數客戶通常使用它比較測量光譜與模擬光譜，以從光學測量中提取信息。仿真是基于物理模型，即光譜是基于材料常數(復折射率)和幾何形狀(層厚度)的假設計算的。參數擬合成功后，得到了光學常數和層厚值。
所得結果與光學模型的質量直接相關。原廠在光學常數模型的開發上投入了大量的工作和經驗。此外，處理典型薄膜缺陷的理論，如表面粗糙度或深度梯度已被整合。分析成功的另一個因素是 SCOUT 擁有與真正光譜儀相同的出錯能力：你可以考慮入射角分布、有限光斑大小或偏差的影響。
SCOUT可以用于科研，也可以用于工業上的實時生產控制。它可以自行測量，驅動光譜儀硬件，也可以連接到一個測量系統來接收被測量的光譜進行分析。全球有一些光譜儀公司使用SCOUT作為薄膜分析的綜合分析工具。
可以計算以下類型的光譜：
? 反射率(或它的任何用戶自定義函數)
? 透光率(或它的任何用戶自定義函數)
? 吸光度(或它的任何用戶自定義函數)
? ATR(或它的任何用戶定義的函數)
? 橢圓光度法
? 光致發光
? 電致發光
SCOUT — 光學模型
光學常數模型
? 自由載流子的經典Drude模型
? 自由載流子的擴展Drude模型
? 諧振子模型
? brendel擴展振子模型
? Kim擴展振蕩器模型
? Leng振子模型
? 非晶態材料的OJL帶間躍遷模型
? 晶態材料的Tauc-Lorentz帶間躍遷模型
? 光學常數(包括選擇定義柯西模型)的用戶定義表達式
? 輸入光學常數
非均勻材料的各種有效介質理論
? Maxwell Garnett (M G) 理論
? Bruggeman理論
? Looyenga 理論
? Bergman 表征
波在層疊中的傳播
? 分波的相干或非相干疊加
? 超晶格的簡單定義
? 修正粗糙表面的散射損耗
? 非均勻厚度層的有效平均算法—理想狀態下的相干和非相干疊加
? 逐漸變化光學屬性的簡單定義
? 任意數量的層
? 任意數量的層堆疊
可計算
? 反射(或它的任何用戶自定義函數)
? 透光率(或它的任何用戶自定義函數)
? 吸光度(或它的任何用戶自定義函數)
? ATR(或它的任何用戶自定義函數)
? 橢圓光度法
? 對圖案樣品進行光譜平均
? 光致發光
? 致發光
? 任意數量的光譜
? 在某一層的吸收
? 層組的片電阻
? 吸收的深度依賴性
? 電場深度依賴性
SCOUT — 參數擬合
? 鼠標驅動滑塊運動直觀展示“visual”參數變化
? 多維參數預掃描(“網格擬合”)
? 自動參數擬合，以調整模擬測量光譜
? 全局主參數控制任意數量的模型參數-使參數可以耦合
? 同時擬合多個光譜，如反射率和透射率
? 使用一系列適配參數集的用戶自定義適配策略
? 輸入光譜集的自動批量擬合
SCOUT — 其他功能
? 選中光譜的用戶自定義視圖無數量限制，光學常數或參數顯示在主窗口，任意位圖和元文件可作為背景圖片、插圖和解釋。
? 輸出到打印機，元文件，位圖，PDF文檔或剪貼板
? 集成計時器，觸發事件和執行用戶定義動作的自動化腳本實現了強大的自動化功能。除了實現復雜的計算和實時動畫，您還可以自動采集數據：檢測新樣本的到達，根據樣本移動光譜儀系統，在指定位置獲取光譜并將結果存儲在數據庫中。
? 集成模塊解決硬件組件，如光譜儀(OceanOptics、HunterLab、tec5、Avantes、JETI)、1~3維驅動器(移動物體)和傳感器(溫度、顏色)。
? 通過OLE自動化遠程控制SCOUT：使用MS Word、MS Excel、LabView或Windows Scripting Host (WSH)或Bruker OPUS VB-Scripts創建自動報告和批處理操作
? 包括光學常數的大型數據庫
? SCOUT與MySQL和Microsoft SQL server數據庫結合使用，交換完整的程序配置、光學常數、層堆棧、光譜和樣本信息
SCOUT — 屏幕截圖

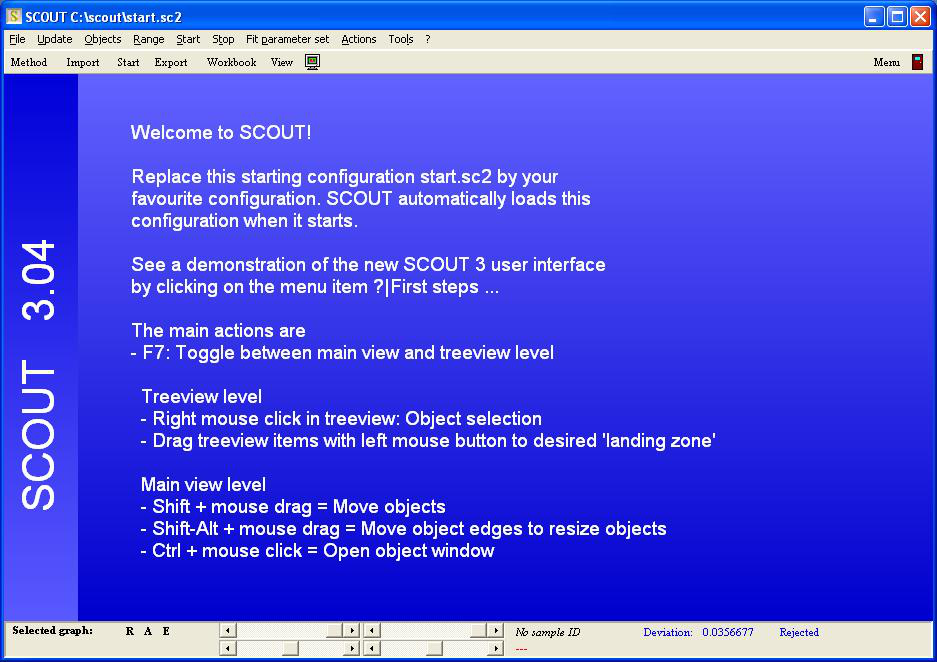

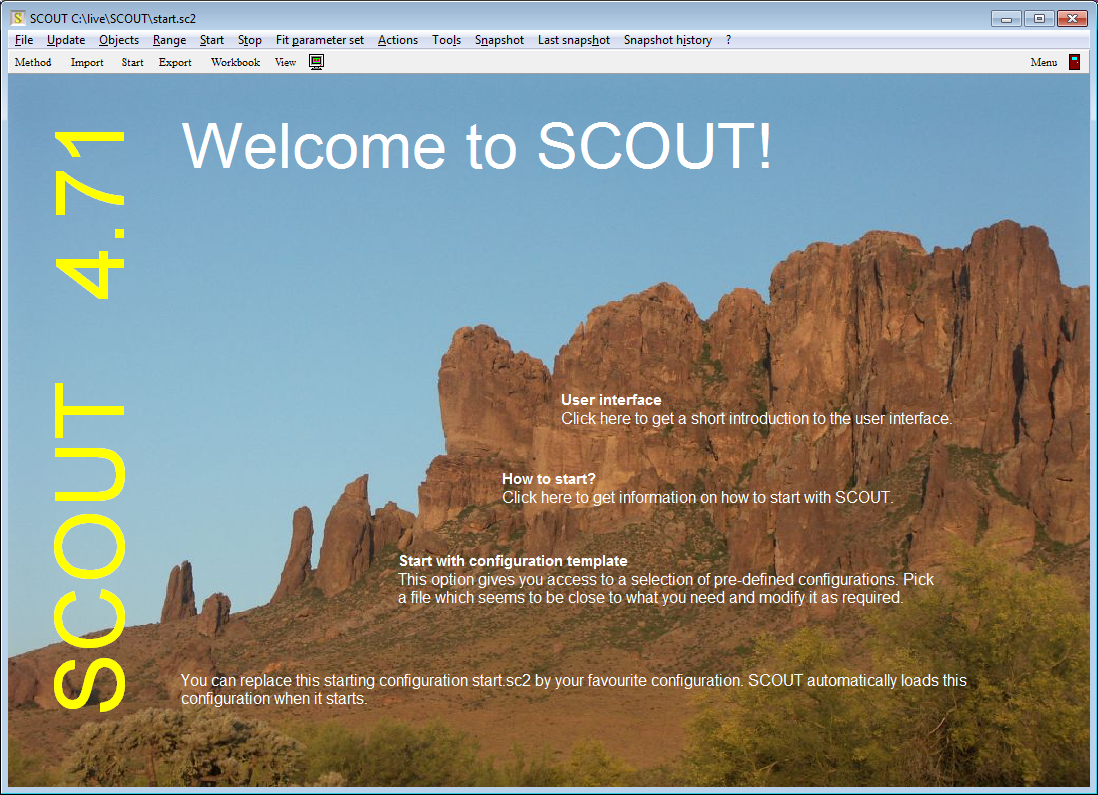

SCOUT — 主窗口啟動

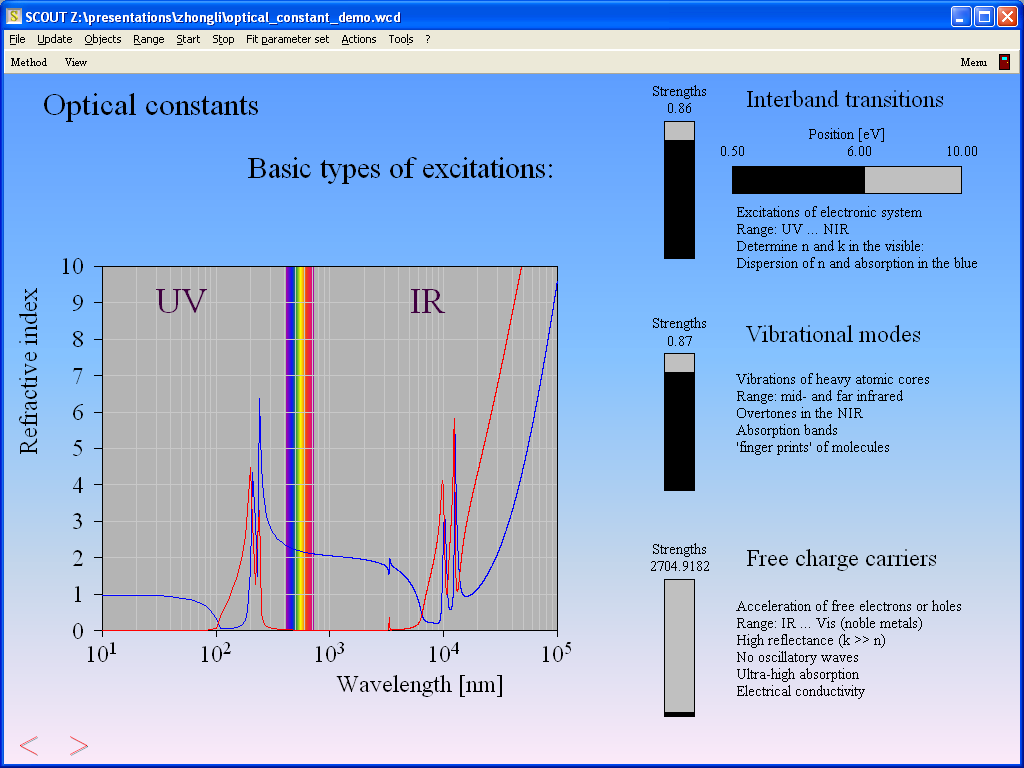

光學常量模型教學

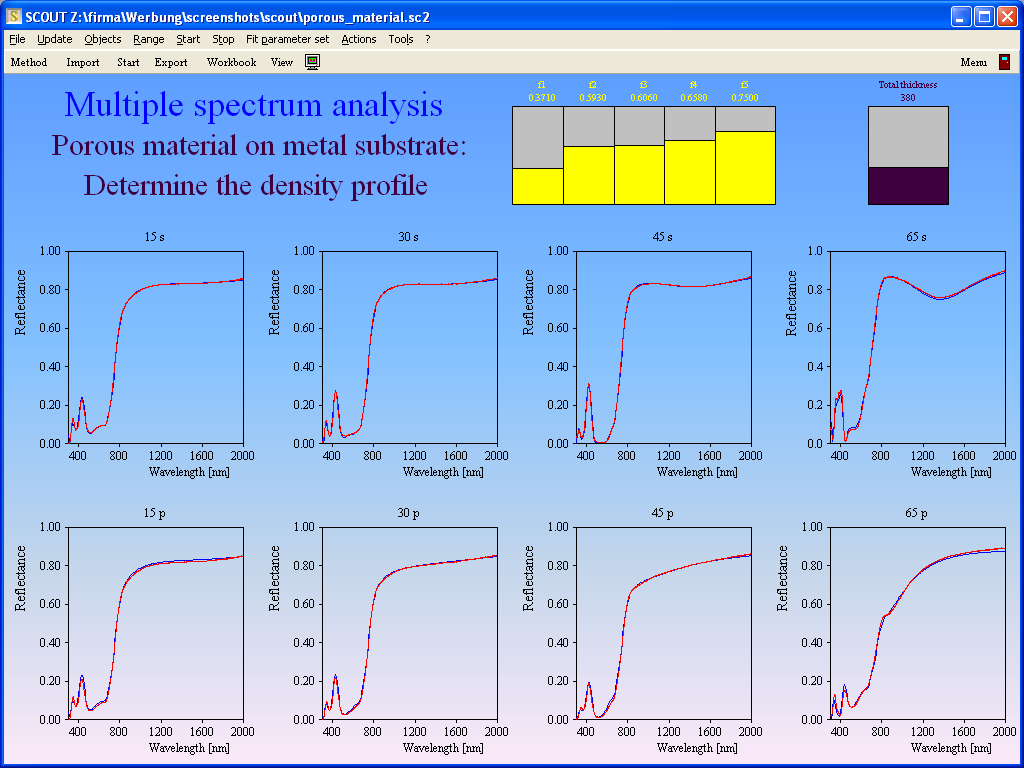

同時擬合8個光譜

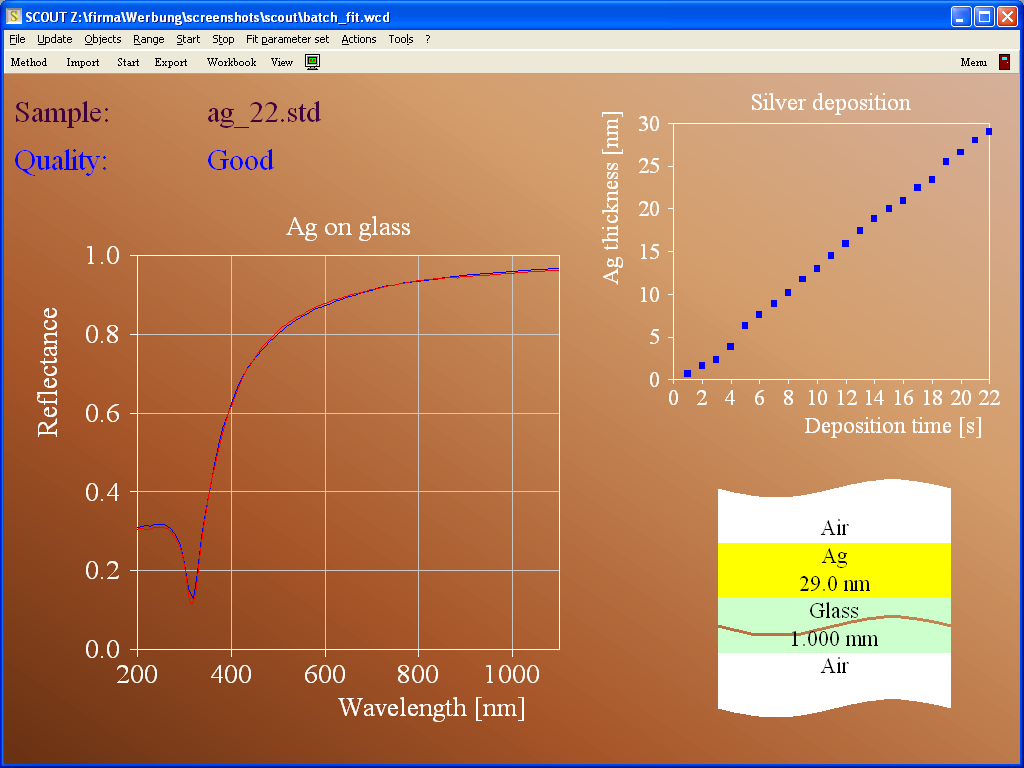

批量擬合示例：玻璃上鍍銀

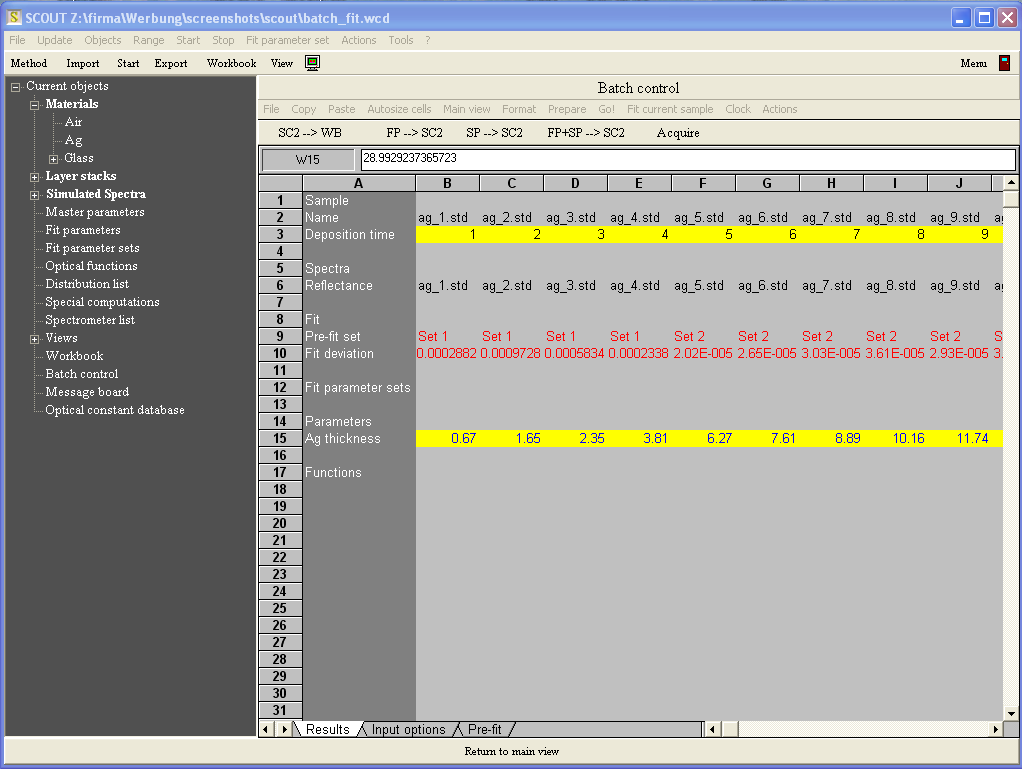

批處理控制窗口顯示結果
