Ansys Fluent 流體仿真軟件
Ansys Fluent 是業界領先的流體仿真軟件，以其先進的物理模型和行業領先的分析精度著稱。
NO.1 軟件概覽
Ansys Fluent 是全球排名領先的通用計算流體動力學（CFD）商業軟件, 它采用 CFD 數值模擬技術，為全球范圍內各個行業的工程師提供流體問題的解決方案，是當今全球應用范圍廣泛、功能強大的商業 CFD 軟件。如今，全球數以千計的公司得益于 Ansys Fluent 這一工程設計與分析軟件。
Ansys Fluent 讓您有更多時間進行創新和優化產品性能。使用經過廣泛應用驗證的軟件，您完全可以信賴仿真結果。借助 Ansys Fluent，您可以創建高級物理模型并分析各種流體現象——所有工作都在同一個可定制的直觀空間中完成。
NO.2 適用領域
1.輻射傳導熱分析
2.聲學與噪聲分析
3.燃燒與化學反應分析
4.流固耦合分析
5.相變、多相流分析
6.用戶自定義
NO.3 主要特征
1.順暢的工作流程
通過面向網格劃分和應用設置的流程化模板加快前處理和后處理速度。
Fluent 具有可定制的、基于任務的前處理工作流程，加速生成高質量的 CFD 網格。這些工作流程適用于”干凈“ CAD 和”臟“ CAD 模型。簡化的應用工作流程旨在幫助減少用戶所需的點擊次數和設置的窗口面板數量。這些工作流程包括多相流、電池、形狀優化、空氣動力學等。
2.電池模型
通過快速、準確的仿真提升您的電池設計和安全。電化學可用于老化和壽命預測。電池熱管理和失控仿真可確保最佳性能和安全性。通過提取關鍵熱特性，降階模型（ROM）可以在幾秒鐘內來分析溫度的變化。
3.電機冷卻
實現更高功率、更高效率的設備，電機冷卻至關重要。Fluent 可用于確定最合適的電機冷卻路徑。無論是自然冷卻、水冷還是噴油冷卻，都可以進行優化以確保不影響電機效率，并且不損壞磁鐵。
4.湍流建模
多種湍流模型可供選擇，您可針對應用場景選擇最合適的模型。Fluent 提供了廣泛的湍流模型，包括行業領先的廣義k-ω (GEKO) 模型。GEKO 是一個革命性的概念，具有可調系數，可以根據不同的流動特性進行調整。
5.多相流
準確仿真多相流，包括氣-液 、液-液、氣-固、顆粒流甚至 DEM。當您從單相流應用轉向多相流應用時，需要采用不同的建模手段，而 Ansys 能夠充分了解您的需求。為了幫助準確預測這些具有挑戰性的流動，我們提供了廣泛的氣體、液體、固體、顆粒流動甚至 DEM 模型，以便為您提供最準確的結果。
6.燃燒模型
準確的燃燒模型使您能夠深入了解系統性能和流動現象。
準確的燃燒模型對于精確混合湍流、化學組分以及它們之間的相互作用至關重要。Fluent 可為您的燃燒應用提供準確且經過驗證的反應流模型。
7.流固耦合
根據壓力和/或熱載荷準確預測流固耦合。解決您的流固耦合挑戰，確保實現安全、可靠和經過優化的產品。Fluent 既可以獨立解決 FSI 問題，也可以與 Ansys Mechanical 耦合，以進行最復雜的仿真。
聯系電話：027-87878386
郵箱：market@ueotek.com
關注武漢宇熠、UEOTEK公眾號
Ansys Fluent 作為一款強大的計算流體動力學（CFD）仿真軟件，應用領域十分廣泛，以下是其主要應用領域：
航空航天領域
飛行器設計：用于模擬飛機、衛星等飛行器的外流場，分析其空氣動力學性能，如升力、阻力、力矩等，幫助優化飛行器的外形設計，提高飛行效率和穩定性 。例如，在新型飛機的設計過程中，通過 Fluent 模擬不同機翼形狀和機身結構下的氣流流動情況，選擇最優設計方案 。
發動機設計：對航空發動機內部的燃燒過程、氣流流動以及傳熱傳質進行仿真，優化發動機的燃燒室結構、噴管設計等，提升發動機的性能和可靠性，降低油耗和噪音。
汽車領域
汽車外形設計：模擬汽車在行駛過程中的外流場，分析車身表面的壓力分布、氣流分離情況等，以降低風阻，提高燃油經濟性和車輛的穩定性。比如，通過優化汽車的前臉、后視鏡、車尾等部位的設計，減少空氣阻力，提升車輛的動力性能和續航里程 。
發動機艙熱管理：對發動機艙內的冷卻氣流流動和散熱情況進行模擬，確保發動機等關鍵部件在合適的溫度范圍內工作，提高發動機的性能和壽命，同時也有助于優化空調系統的性能 。
能源汽車電池熱管理：針對新能源汽車的電池包，模擬電池在充放電過程中的熱生成和散熱過程，設計合理的冷卻系統，確保電池的溫度均勻性和安全性，延長電池的使用壽命 。/p>
能源領域
燃氣輪機設計：用于燃氣輪機的燃燒模擬、流場分析以及葉片冷卻設計等，提高燃氣輪機的效率和可靠性，降低維護成本 。
太陽能光伏系統：模擬太陽能電池板表面的氣流流動和溫度分布，研究其對電池板發電效率的影響，優化光伏系統的安裝方式和散熱設計，提高太陽能的利用效率 。
風力發電：對風力發電機的葉片進行流場分析，優化葉片的形狀和結構，提高風能的捕獲效率和發電功率，同時降低葉片的疲勞載荷和噪音。
化工領域
化學反應器設計：模擬化學反應器內的流體流動、傳熱和化學反應過程，優化反應器的結構和操作參數，提高反應效率和產品質量，降低生產成本。
化工管道系統：分析化工管道內的流體流動特性，如流速分布、壓力損失等，優化管道的布局和尺寸，確?；ち黧w的安全、穩定輸送，防止堵塞和泄漏等問題 。
電子設備領域
電子元件散熱設計：模擬電子元件如芯片、散熱器等的散熱過程，優化散熱結構和材料，提高電子設備的散熱性能，防止過熱導致的性能下降和故障，確保電子設備的可靠性和穩定性 。
數據中心冷卻：對數據中心的空調系統和氣流組織進行模擬，優化冷卻方案，提高冷卻效率，降低能耗，確保數據中心內的服務器等設備在合適的溫度和濕度環境下運行 。
生物醫學領域
人體血液循環系統模擬：通過建立人體血管的三維模型，模擬血液在血管內的流動情況，研究心血管疾病的發病機制，評估醫療器械如血管支架、心臟起搏器等對血液流動的影響，為心血管疾病的診斷和治療提供依據 。
呼吸過程模擬：模擬人體呼吸道內的氣流流動和氣體交換過程，研究呼吸疾病的病理生理機制，優化呼吸治療設備的設計，如呼吸機、霧化器等，提高治療效果 。
海洋工程領域
船舶設計：分析船舶在水中的航行阻力、興波特性以及螺旋槳的水動力性能等，優化船舶的外形和推進系統設計，提高船舶的航行速度和燃油經濟性，降低噪音和振動 。
海洋平臺設計：模擬海洋平臺周圍的水流場和波浪載荷，評估平臺的穩定性和安全性，優化平臺的結構設計，確保其在惡劣海洋環境下的可靠運行 。
建筑環境與設備工程領域
建筑物通風與空調系統設計：模擬建筑物內的氣流組織和溫度分布，優化通風和空調系統的布局和運行參數，提高室內空氣質量和熱舒適性，降低能耗 。
火災與煙霧模擬：在建筑火災安全研究中，模擬火災發生時的煙霧流動和擴散情況，評估建筑物的防火性能和疏散通道的安全性，為火災預防和應急救援提供科學依據 。

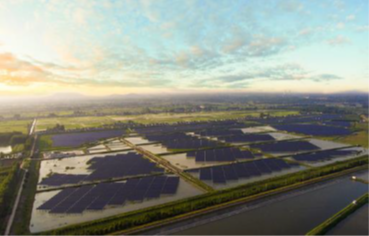

作為光伏發電最為重要的設備，光伏面板及組件的市場競爭越來越激烈。光伏面板在實際使用過程中，不同的地區所受的太陽照射強度不一、常年的季風風向和角度不一，導致光伏面板及組件需要在應對不同地區的工作條件時確保可靠性和穩定性。Ansys 流固耦合方案可以完美地滿足該產品研發的仿真需求。
客戶簡介
通威太陽能是中國 500 強企業通威集團有限公司旗下品牌，深度切入太陽能發電核心產品的研發、制造和推廣。目前電池年產能超過 90GW，連續 7 年成為全球產能規模和出貨量最大，盈利能力最強的太陽能電池企業。產業包括高純晶硅、太陽能電池、高效組件和漁光一體等。組件形成了五大技術優勢，具有更低的工作溫度、優越的載荷能力、更高的轉換效率、優異的弱光性能、卓越的抗 PID 能力。目前借助 Ansys 繼續擴大組件的技術優勢，保證市場的領先地位。
挑戰和需求
通威太陽能在光伏組件產品開發過程中，光伏面板在不同地區收到的太陽輻射不同，導致了面板溫度的不確定。
由于光伏項目通常在光照較好的空曠地區，所以面板組件通常受到較強的風力影響，這對組件支撐結構的受力變形提出了較高要求。
通過仿真模擬手段對不同材料、不同組件結構進行虛擬實驗，獲得滿足標準強度要求的產品方案。
解決方案

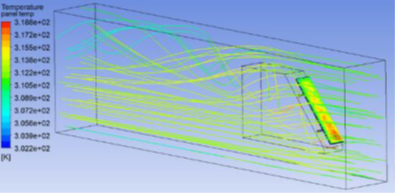

通威太陽能組件部門通過 Ansys Fluent 對光伏面板及組件進行流場模擬，得到某地區光照和風力條件下的溫度場、速度場分布，獲得了面板組件的溫度分布、風壓載荷。

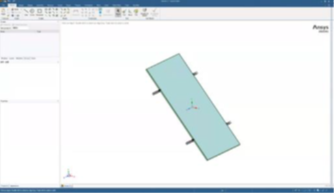

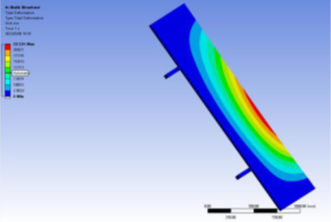

在 Ansys Workbench 仿真平臺中，通過 Ansys Mechanical 與 Fluent 耦合，分析了在光照、風載、自重等多重影響下的光伏組件結構強度，得到了不同方案對應的結構應力、變形等。
通過模擬結果與實驗對比，減少實際產品開發中的實驗次數，加速開發周期，節約開發成本。
相關Ansys軟件
·Ansys Mechanical
·Ansys Fluent
·HPC
最終成果
利用 Ansys 結構流體仿真軟件，我們在組件產品開發中對新產品的不同材料和不同結構進行方案的評估和虛擬測試，篩選出最優方案。通過模擬與實驗對比結果，確定了我們內部的仿真流程和標準，在新產品開發中利用模擬替代實驗，節約了風洞實驗成本數十萬，縮短 20%的產品研發周期。
