Ansys Twin Builder 是一款集成型系統仿真工具，可將 Ansys 的電磁場 / 結構 / 流體 / 熱分析 CAE 3D 仿真模型轉換為 0D 組件，并提供高精度和高速系統仿真環境。除了將 AnsysCFD、Modelica 和 VHDL-AMS，SPICE 和 MATLAB/Simulink 的耦合分析作為計算模型，我們還可以將功能安全性嵌入式軟件研發工具 Ansys SCADE 作為控制器模型，并執行系統驗證。
Ansys Twin Builder使您能夠快速創建數字孿生兄弟–一個在用資產的連接副本。這允許增強生命周期管理和真正的預測性維護，從而節省成本，幫助保持競爭優勢。
·構建和驗證系統模型和數字雙胞胎
·在IIoT平臺上部署數字孿生兄弟
·使用IIoT平臺輕松擴展部署
·靈活的許可
·混合分析
新增功能
Ansys推出了Ansys TwinAI，這是Ansys Digital Twin產品組合的新成員，它將物理模型的準確性與由尖端人工智能技術支持的真實世界數據的洞察力無縫集成。Ansys TwinAI現在支持降階模型（ROM），并將Ansys設計語言與新的UI/UX改進集成在一起。此外，改進了混合分析，處理無狀態FMU和ROM初始化。
利用混合分析釋放數字孿生兄弟的潛力
1、Ansys設計語言（ADL）在Twin Deployer中的集成
2、混合分析改進
3、改進了無狀態FMU的處理
簡化模型（ROM）創建的自動化、速度和準確性
1、雙部署器中的ROM
2、增強的動態ROM初始化
3、改進的機械模態ROM應用程序
增強的解算器、模型庫和用戶體驗
1、擴展PSPICE參數支持
2、Motor-CAD Thermal ROM組件
3、支持Modelica標準庫（MSL）4.0
聯系電話：027-87878386
郵箱：market@ueotek.com
關注武漢宇熠、UEOTEK公眾號
汽車領域
自動駕駛系統：對自動駕駛相關電子控制安全功能進行安全分析與評估，助力滿足安全標準和法規要求，推動自動駕駛技術發展。
汽車動力系統及電子控制單元
可分析汽車動力系統（如發動機、變速器控制單元）、車身電子控制系統（如防抱死制動系統、車身穩定控制系統）和底盤控制系統等各類電子控制單元的安全性和性能，提高汽車整體安全性和可靠性。

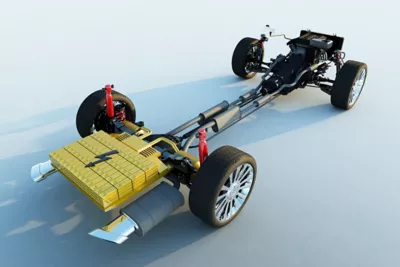

電池管理系統：于設計電池模型，進行電池管理系統的設計和開發，實現無風險虛擬測試，確保電池系統的高效、安全運行。

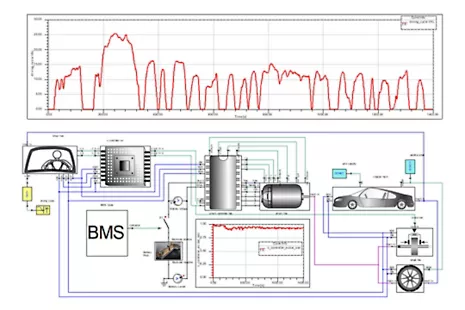

車輛動力系統仿真：整合電動汽車和混合動力汽車的復雜動力系統及其子系統和組件，開發車輛動力系統仿真軟件，優化動力系統設計和性能。
汽車零部件數字孿生
用于汽車關鍵零部件（如連桿）的數字孿生體建模，全面監控系統關鍵參數，分析在非常規條件下（如惡劣環境、加工誤差、沖擊載荷）的性能，通過虛擬化測試縮短時間、降低成本，優化試驗參數。
電磁仿真
對汽車的電磁鎖及變壓器進行電磁仿真，驅動設計改進，減少試制驗證損失；針對安全性問題進行電磁 - 熱耦合仿真，直觀了解熱可靠性問題。
電池包熱耦合仿真：對充電過程中電池包的熱點耦合情況進行仿真分析，確保電池包充電安全。
工業設備領域
工業運營優化：助力工業運營的設計、部署和性能優化，為工程團隊提供新洞察，加快創新速度，降低從設計到生產階段的成本。
生產線安全與效率：對工業自動化生產線上的電氣電子設備和控制系統進行安全分析，確保生產線高效、穩定、安全運行，減少生產中斷和損失。
工業流程網絡：可應用于工業流程網絡，集成基于模型的設計、仿真以及實際資產性能，實現工業資產的管理優化。
設備監測與預測
可用于起重機等設備核心結構件的應力和應變分布監測，以及部件的疲勞與壽命預測。
基于模型的開發（MBD）技術
為工業設備創建 MBD 技術，如東芝利用其開發的相關技術簡化熱和 EMI 特性的仿真與驗證流程，大幅縮短仿真時間、加快驗證速度，支持汽車半導體及其他行業半導體開發，幫助工程師高精度仿真熱和 EMI，實現系統級優化。
能源領域
電網數字孿生：對電網進行數字孿生建模，制作特定模型并通過相關平臺部署，實現對電網的監控和分析。
其他領域
與羅克韋爾自動化合作
與羅克韋爾自動化的相關軟件連接，支持自動化。用戶可在虛擬空間創建和測試設計，節省物理原型的時間和資金；還可在現場實施流程變更前進行測試，提高吞吐量等性能指標；進行多物理場分析，了解多種因素對現場設備的影響，計算剩余壽命并制定維護計劃，降低意外停機成本。
數字孿生系統構建與應用
用于構建、驗證和部署基于仿真的數字孿生，實現系統設計和優化、預測性維護以及工業資產的管理優化。例如，用于識別和可視化泵中的氣蝕問題、預測安全關鍵繼電器的剩余運行時間、優化助聽器的電磁行為、提高泥脈沖遙測的數據速率等。
系統知識圖譜服務：為用戶提供系統知識圖譜構建、場景聚合、可視化與應用等服務，輔助創建數字孿生系統，映射對象包括工廠、產線、設備和建筑等。
基于物理機理的混合數字孿生解決方案
物理仿真是數字孿生的基礎。設備在設計階段進行了大量的工況仿真，以保證設備滿足設計要求。但由于工作環境，加工物料，操作習慣等差別，仿真并不能完全匹配現場的工況。而仿真計算，往往需要數小時，甚至數天的時間，不能滿足實時監測和控制的節拍要求，所以數字孿生往往使用大數據分析技術。大數據分析技術雖然不乏成功案例，但缺乏物理機理的支撐，難以預知和改進數字孿生的效果。

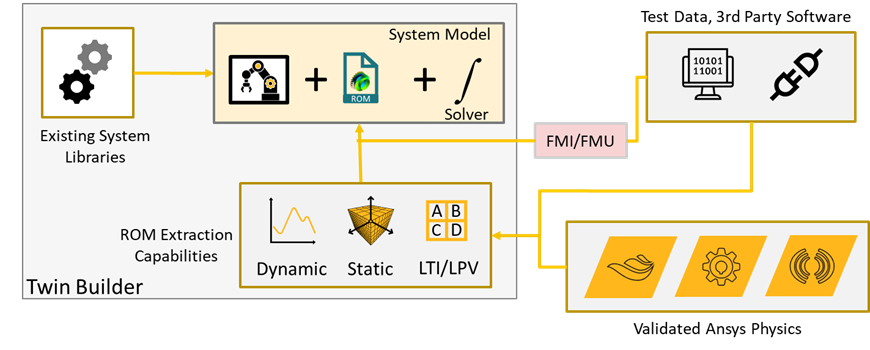

在行業需求的推動下，出現了基于物理機理和大數據分析的混合數字孿生技術，Ansys公司的TwinBuilder就是其中的代表。如下圖所示，TwinBuilder利用傳統的物理仿真，來訓練神經網絡，產生所謂的降階模型（ROM），并將現場工況，通過物理機理，抽象出子系統。利用現場的真實測量數據，來標定子系統參數。不僅將仿真速度提高到100毫秒到數秒的數量級，滿足常用控制系統的節拍，而且仿真精度更加符合現場的實測數據。
