隨著人們對舒適駕駛體驗需求的不斷增長，汽車電子系統也愈加復雜，由電氣、電子系統故障導致的風險也就相應越來越高。汽車的功能安全分析就成了汽車系統研發設計的關鍵要素。因此，一款用于復雜產品的系統，硬件，軟件的安全分析和可靠性計算、且滿足功能安全認證標準要求的專業軟件對汽車研發團隊就是非常必要的了。medini含有的可靠性計算模型和失效模式分布等特性，可以為安全分析提供有力的支撐，減少其中的無效步驟，提高研發效率，medini中帶有的分析安全需求的追溯鏈接設置，有助于確保各層級設計的追溯性和合理性。

客戶簡介

深圳麥格米特電氣股份有限公司是一家專注于電能的變換、控制和應用的電氣自動化公司，以電力電子及工業控制為核心技術，業務涵蓋智能家電電控、電源產品、工業自動化、新能源&軌道交通、智能裝備、精密連接六大板塊。

主營業務涵蓋智能家電電控、電源產品、工業自動化、新能源&軌道交通、智能裝備、精密連接六大領域并包括三大核心技術平臺分別是數字化電源控制技術平臺、功率變換硬件技術平臺、系統控制與通訊軟件技術平臺。

所遇工程挑戰

1.需要一個可靠性高的并且通過功能安全認證的軟件工具，進行包括硬件BOM的失效模式定義、失效率設置和計算等在內的功能安全的定量分析功能；

2.需要軟件內置多種常用知名標準的失效率數據庫，同時該工具業內知名度較高、客戶廣泛，生成的工程文件可通用；

3.可以在安全分析(演繹法、歸納法)和安全需求，甚至安全架構、安全機制之間形成清晰的、有邏輯的追溯關系， 因?yàn)槭褂脗鹘y(tǒng)的Excel和手寫工具進行定量分析，效率較低，復用性差；

4.需要軟件含有一系列成功應用的案例和最佳實踐模版，以及有良好的售后支持，包括提供軟件的使用培訓、二次開發和持續改進的能力。

解決方案

1.通過使用medini的基于模型的安全分析和高可追溯性的能力，進行各層級的安全需求追溯；

2.通過medini可靠性計算模型和失效模式庫，完成了含有幾千個硬件器件的FMEDA定量分析，F(xiàn)TA定性分析等。

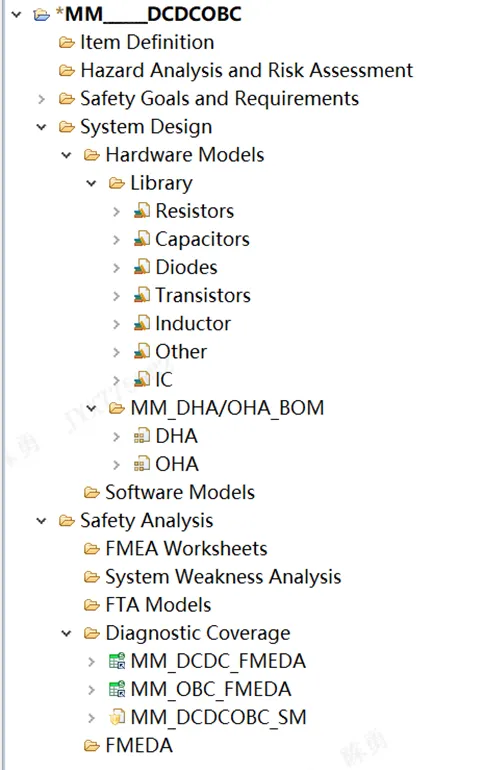

Safety module and Workproducts

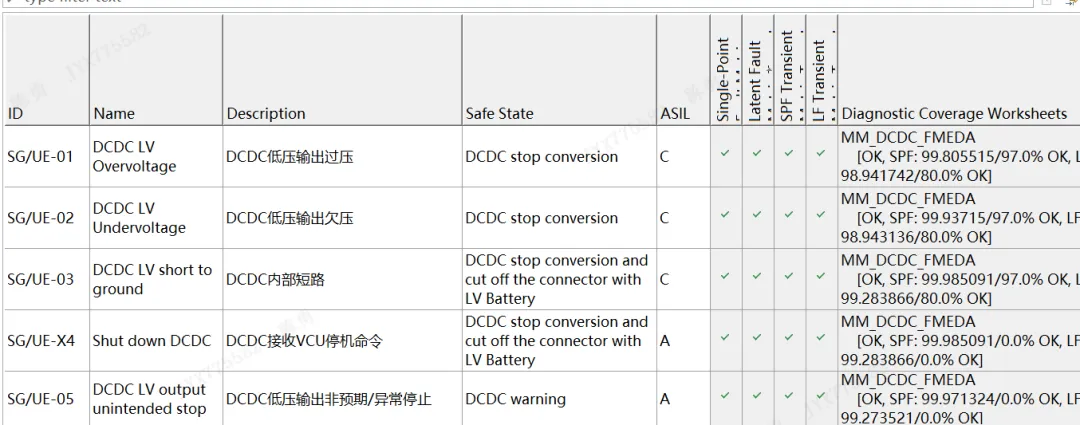

Safety Goal

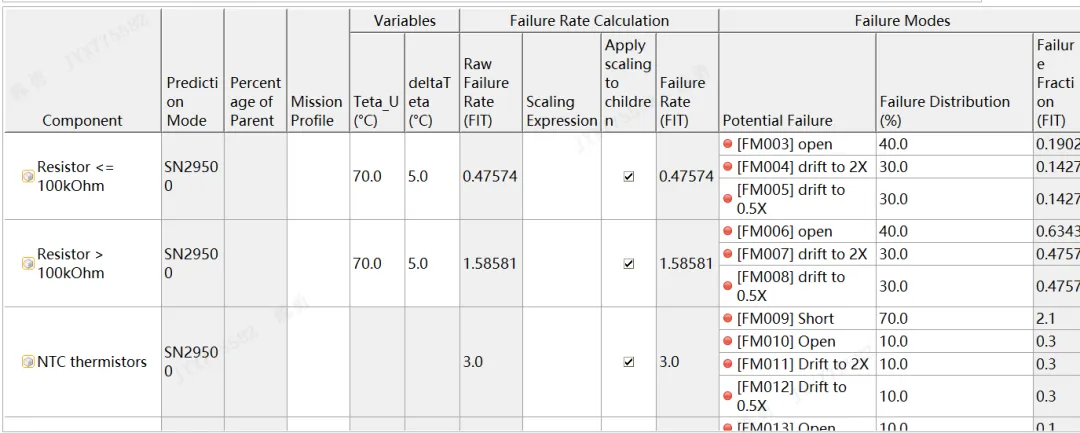

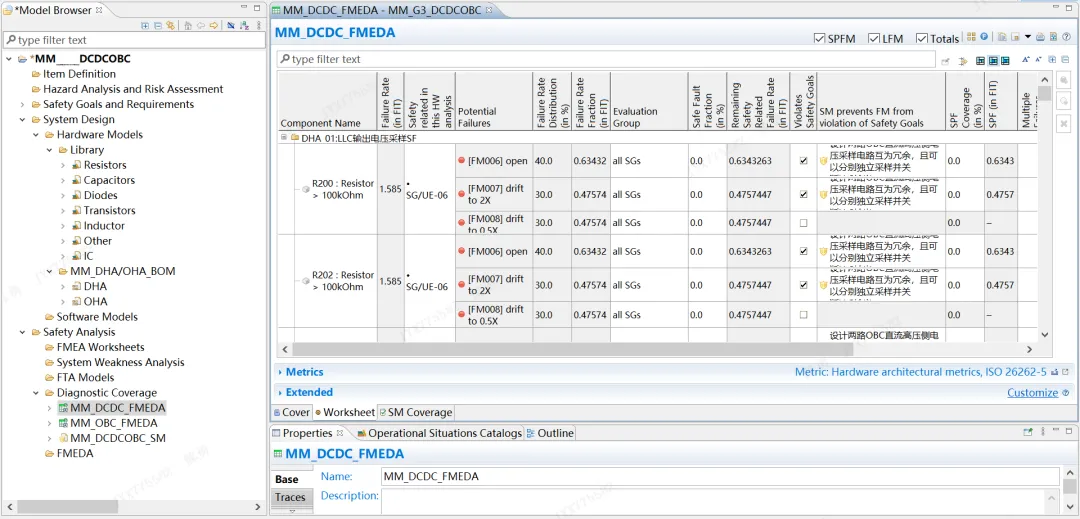

FMEDA

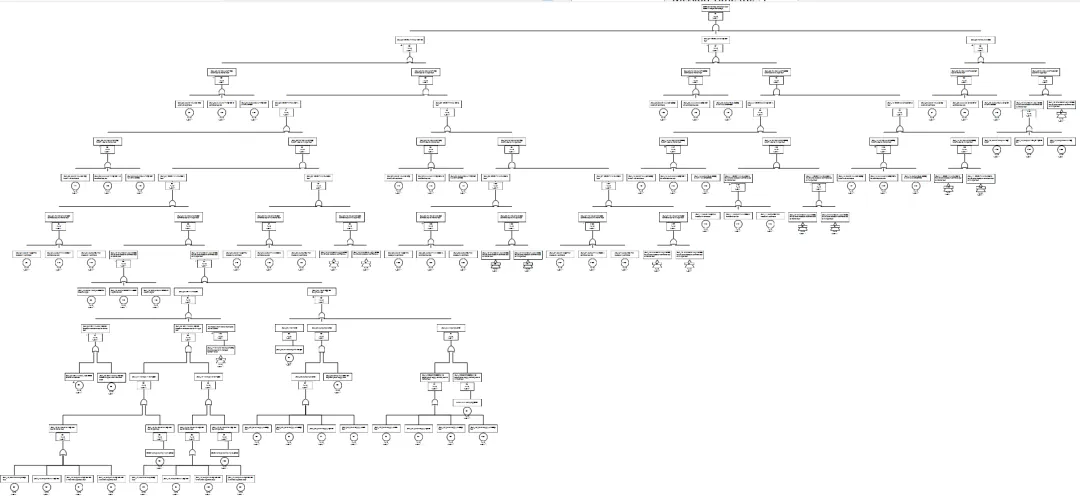

故障樹分析法（FTA）

相關Ansys軟件

medini analyze

最終成果

通過medini的可靠性計算模型和失效模式庫，以及各層級模型、失效、安全機制等和需求之間的追溯功能，有效地解決了公司從0~1安全分析數據之間的追溯。medini通過自帶的失效率庫和失效率計算模版，可以快速準確地得出相應的失效率，通過匹配或者復制粘貼的可視化操作，使得定量FMEA分析完成速度大大加快。各個層級分析的關聯設置，可以有效地鏈接FMEA、FTA中的基礎事件，故障樹分析中的基礎事件可以直接和FMEA中的元素關聯，從全流程角度看，整體上節約了50%以上的時間。

Ansys medini 的解決方案實現了我司安全開發中功能安全定量分析、工作產物和安全需求間的追溯，加速通過評審。

----麥格米特功能安全工程師
